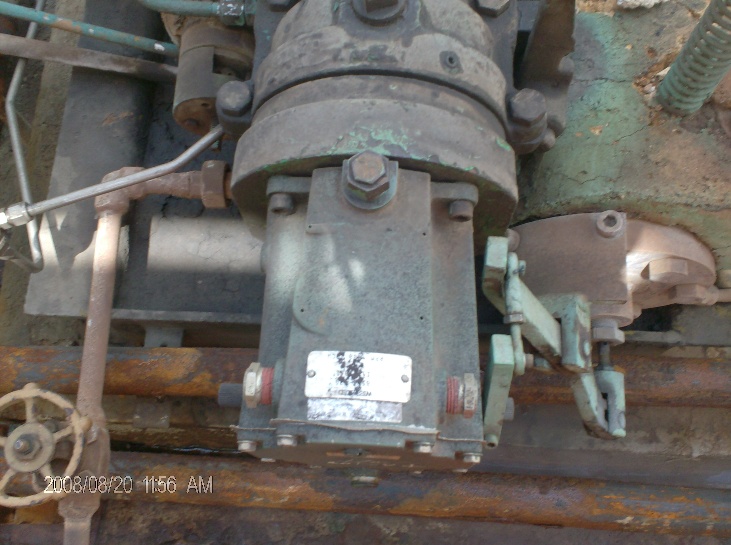

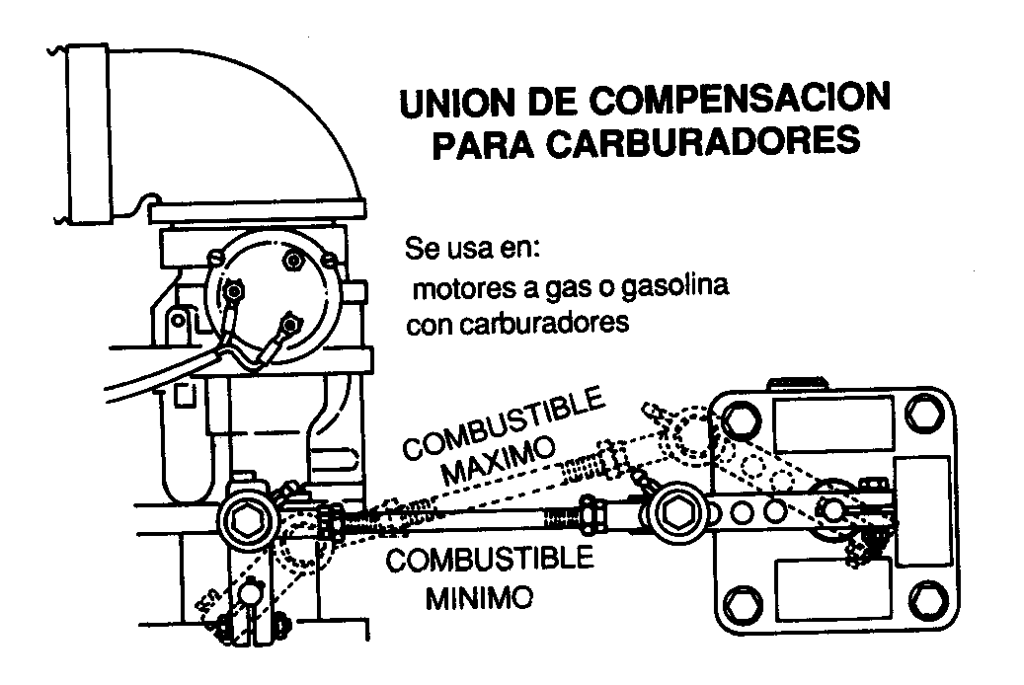

Controles de Velocidad Mecánicos-Hidráulicos.

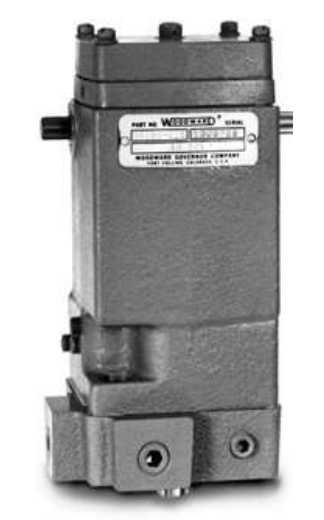

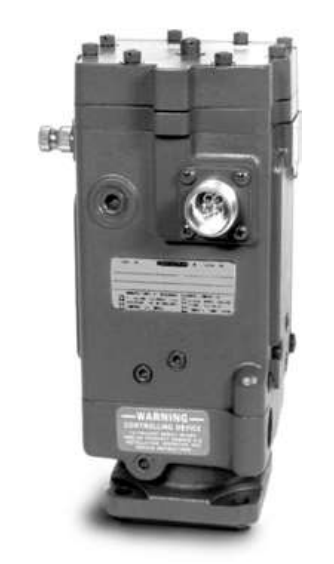

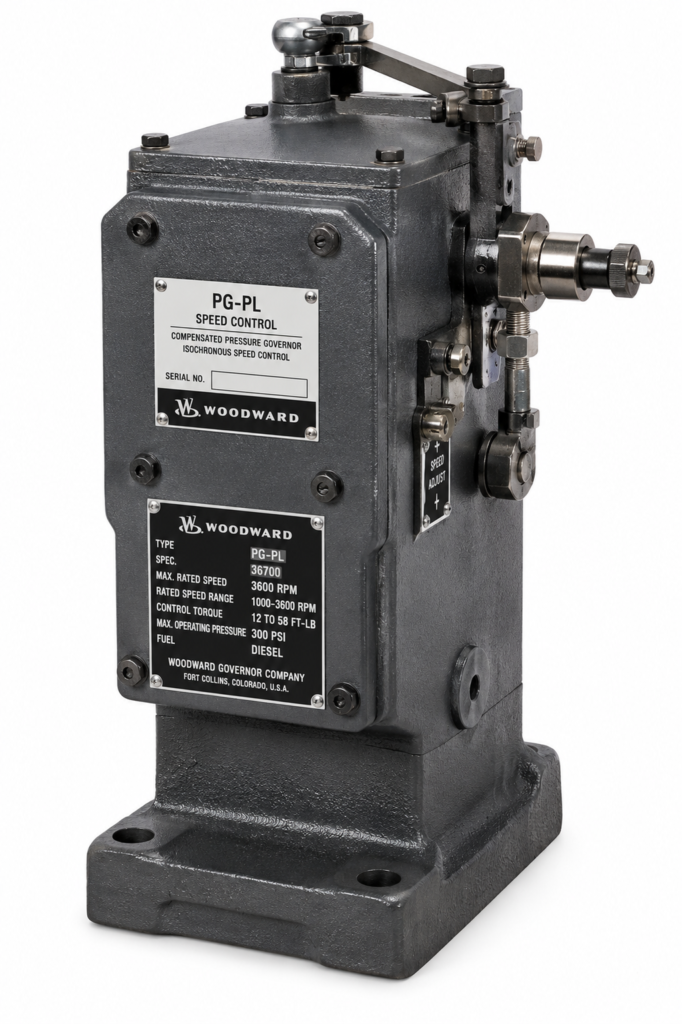

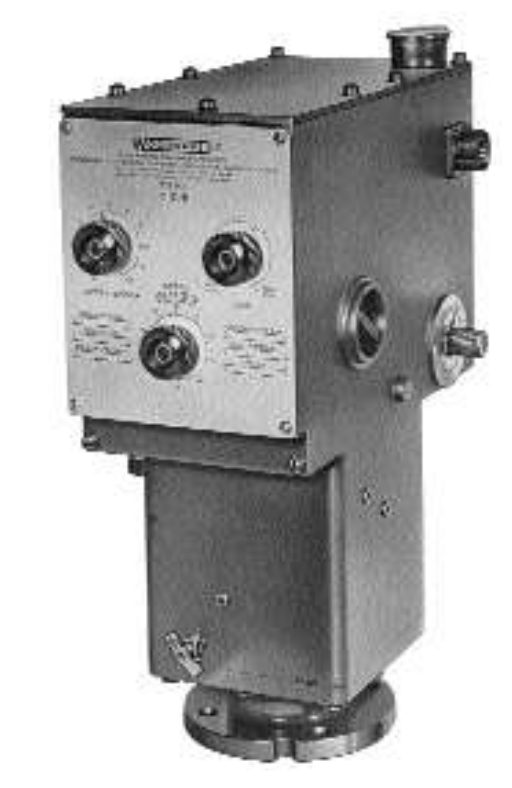

Control de Velocidad PG-PL
Es un gobernador de presión compensada, control de velocidad isócrono es usado como control de velocidad para motores de gas diésel también para turbinas de vapor de bombas compresores produce una salida de 12 a 58 ft/lb. Spec. 36700.

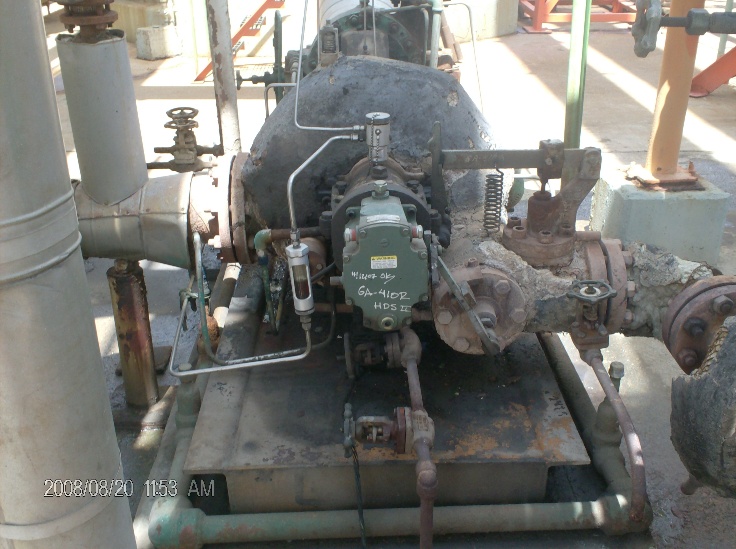

Control de Velocidad TG-13 y TG-17
El control de velocidad mecánico-hidráulico en Droop para turbinas de vapor en aplicaciones donde el modo isócrono( velocidad constante) no es requerida con una carrera de 40° en la flecha de salida es ideal para aplicaciones mecánicas de turbinas de tamaño pequeño. Spec. 04049.

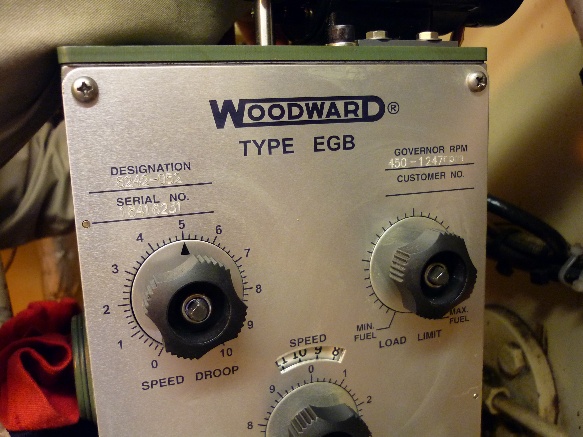

Control de Velocidad EGB
El control EGB 10P , 13P o 35 P es un gobernador/actuador analógico o digital que con una señal de 20 a 160 mA controla maquinas a Diesel, Gasolina o turbias de gas o vapor con cargas mecánicas o eléctricas puede dar una salida de 10,13 o 35 lb/ft de capacidad de trabajo. Durante la operación normal el Actuador eléctrico mantiene el control pero si la señal de control se pierde el Sistema de gobierno mecánico realiza la acción de control. Spec. 82543.

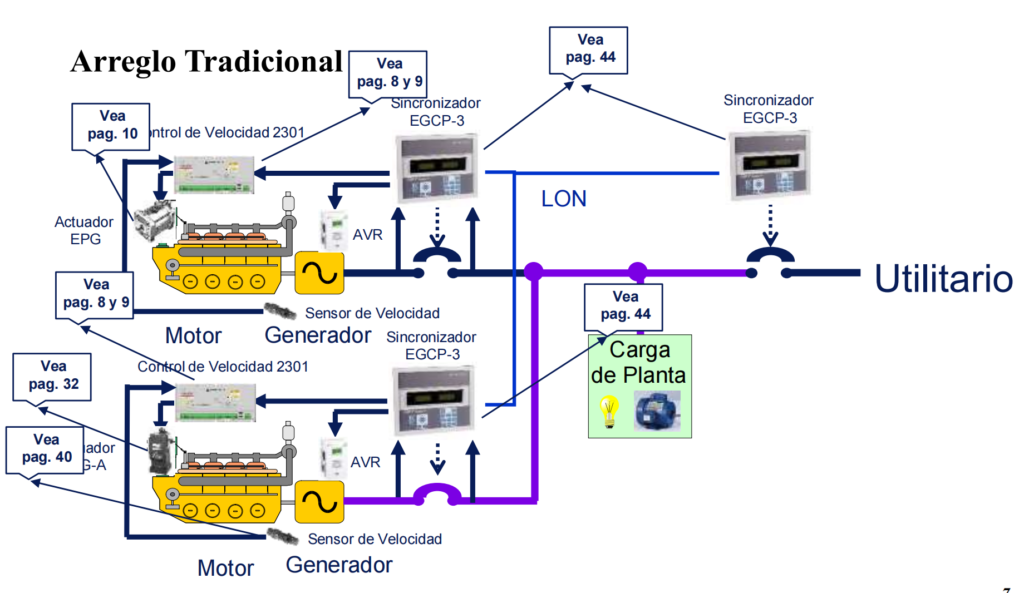

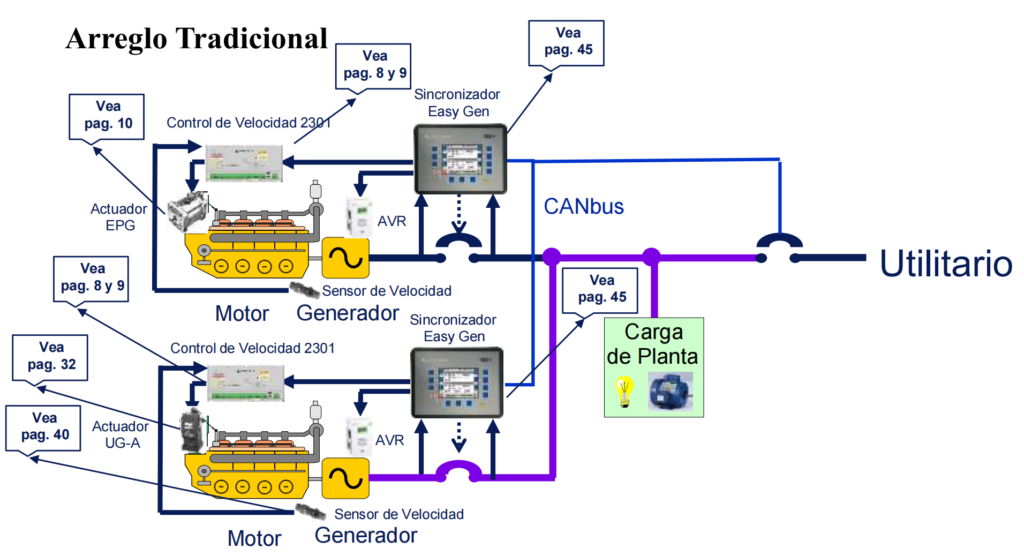

Control de Velocidad Motores de Combustión Interna.
Control de Velocidad 2301 A
Existen diferentes tipos de control de velocidad 2301 si se elige un control electrónico también se debe elegir un actuador eléctrico que reciba la señal del control de velocidad. 2301 A.

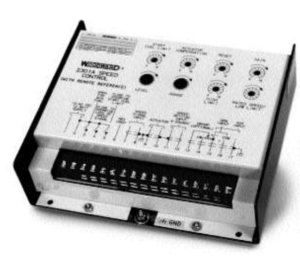

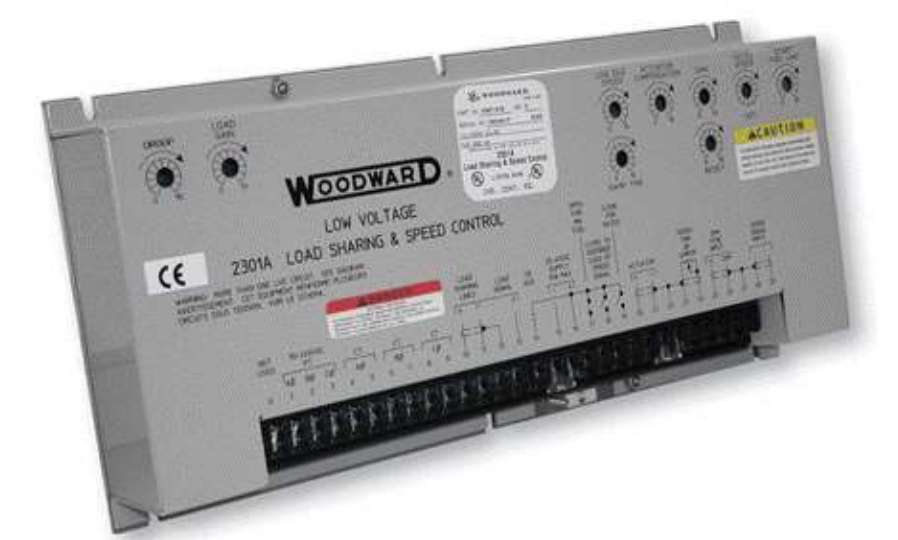

Control electrónico analógico que se ajusta con potenciómetros que se encuentran en la parte frontal del equipo existen modelos solo para control de velocidad y también para reparto de carga cuando están aplicados a un generador. Spec. 02301 y 82390 respectivamente.

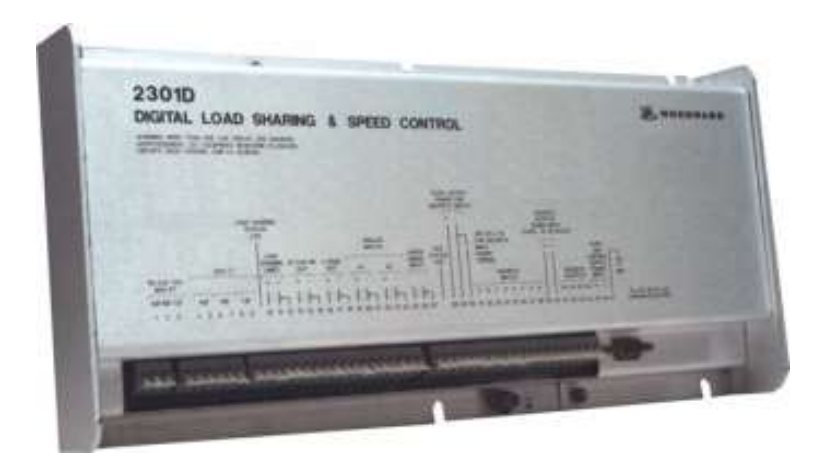

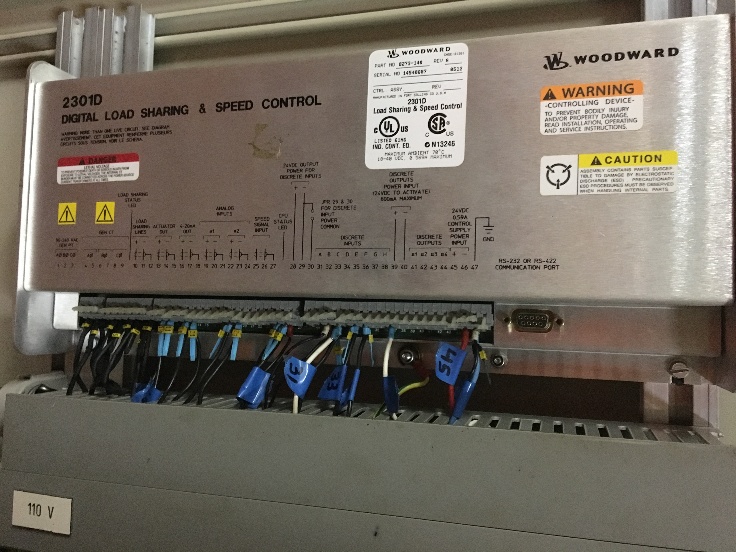

Control de velocidad 2301 D

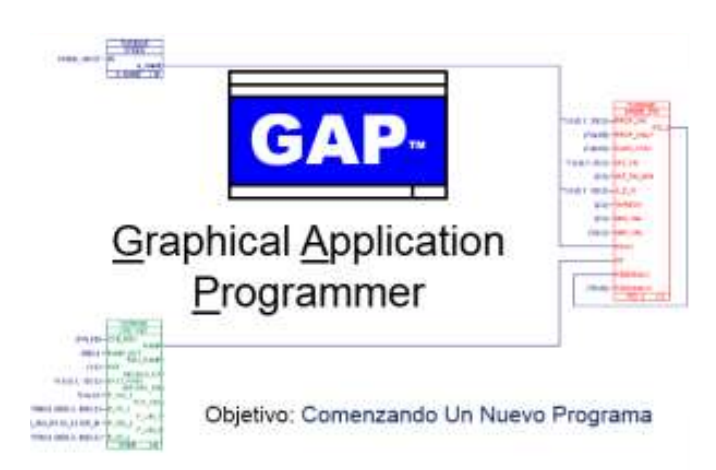

Control electrónico digital que se ajusta y parametriza mediante software y una Laptop conectada al puerto serial, con varias ventajas como tendencias, respaldos y las facilidades que se tiene al trabajar con una computadora personal. Spec. 26065.

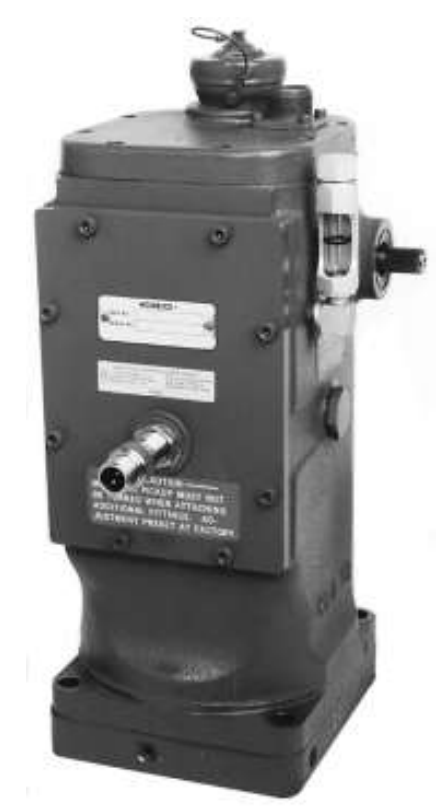

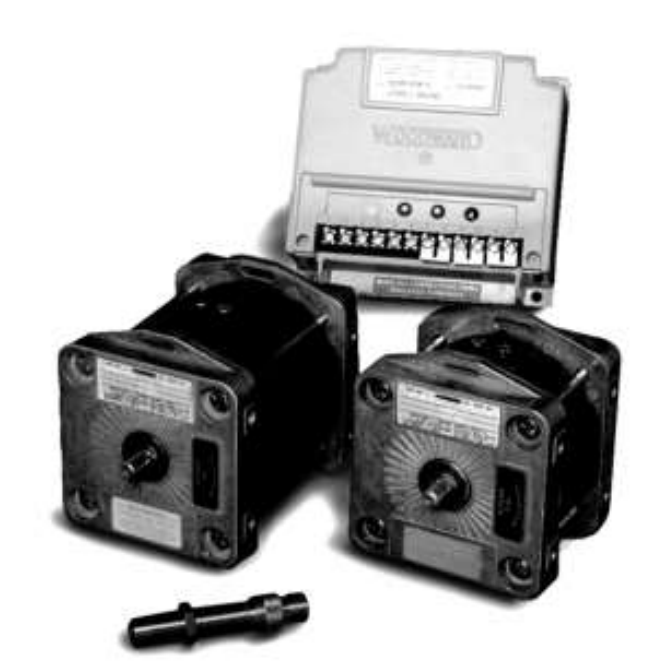

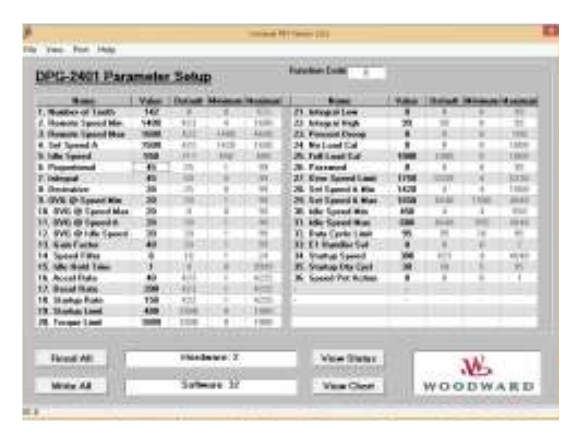

Control de Velocidad EPG.
Control electrónico analógico para motores pequeños que incluye un control electrónico analógico con potenciómetros de ajuste y un actuador eléctrico que no requiere de fuerza externa (hidráulica y/o neumática) entrega hasta 1.7 Lb/ft control Droop e Isócrono en 12 y 24 volts . Spec. 04106

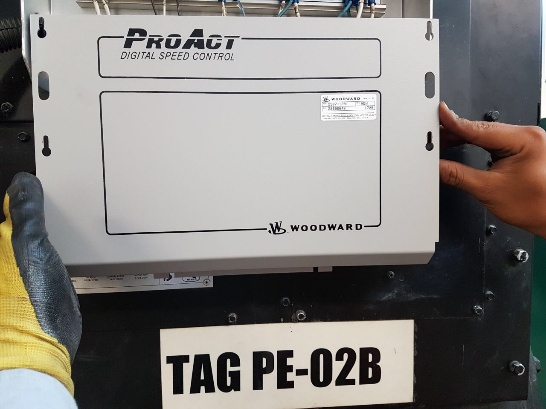

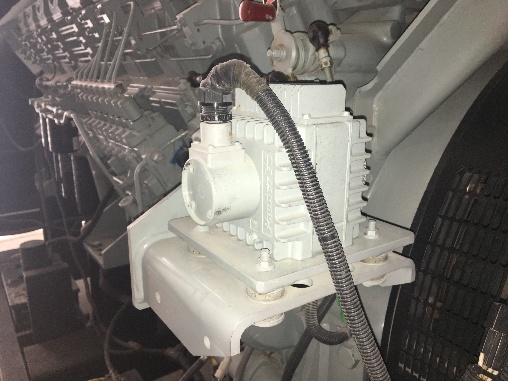

Control de Velocidad ProAct.

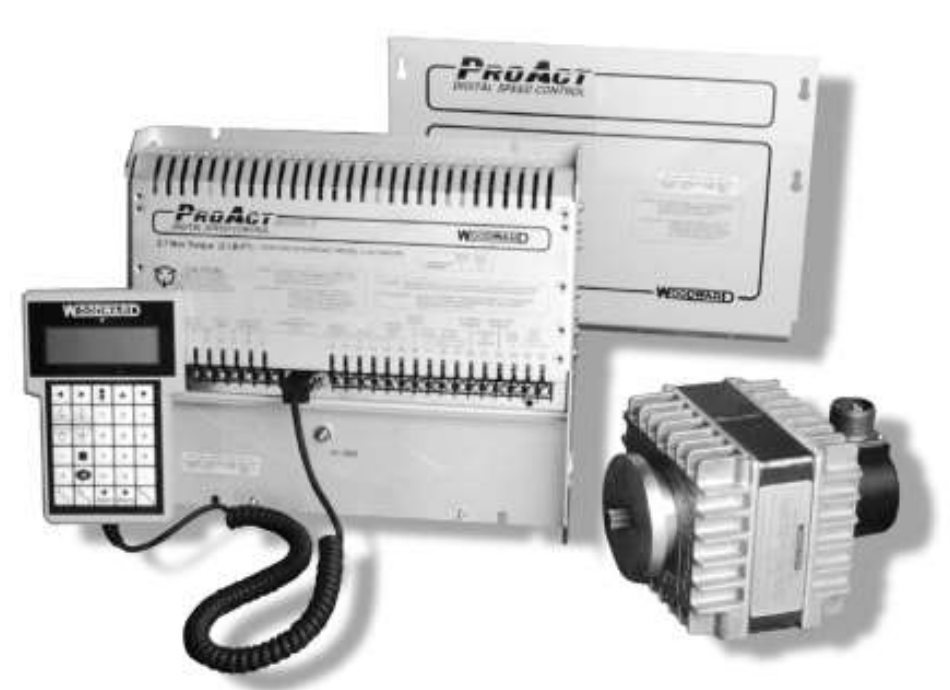

El sistema de control digital ProAct™ es un sistema regulador accionado eléctricamente para permitir un control electrónico exacto de motores de gas y diesel.
ProAct I ha sido diseñado para el acoplamiento directo al eje de distribución de la válvula mariposa de pequeños
motores de gas o diesel que requieren un par inferior a 1,4 N m (1,0 lb-ft) para mover el bastidor. El ProAct II
está concebido para controlar la mayoría de los motores diesel y motores de gas. Spec 04122.

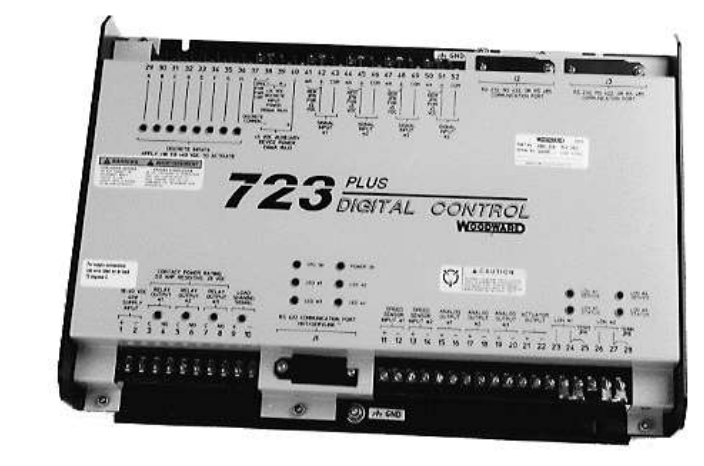

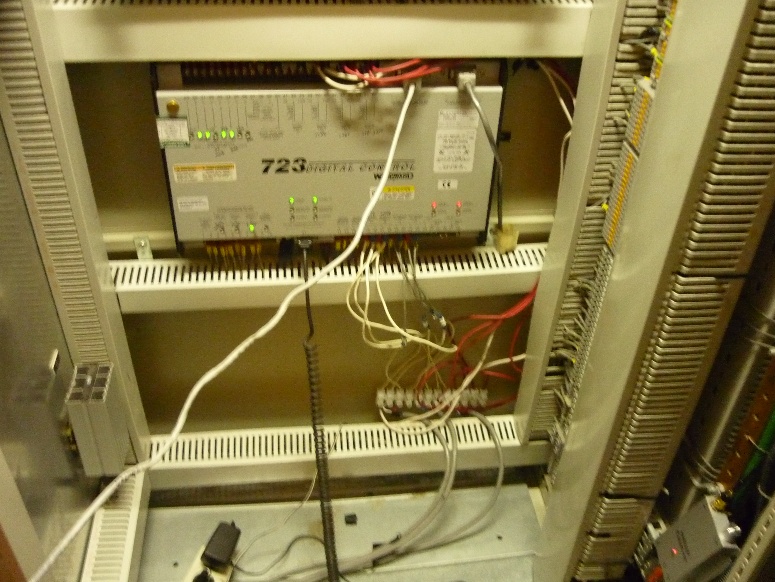

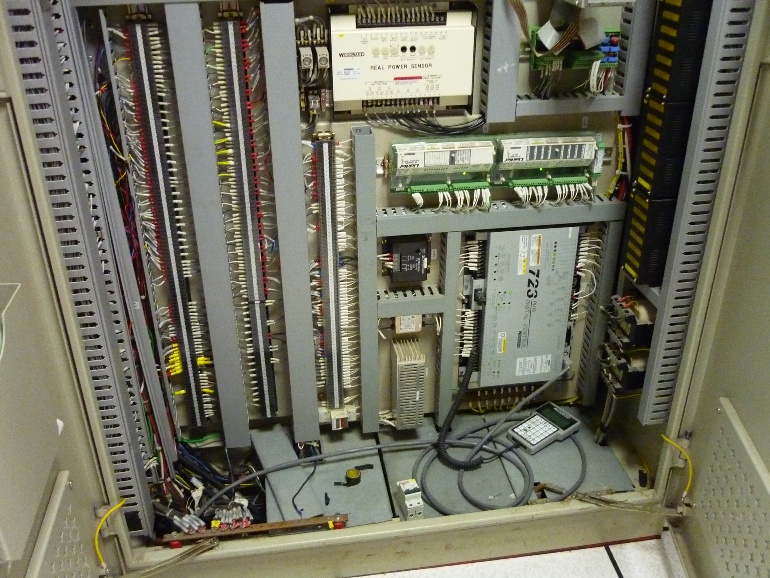

Control de Velocidad 723.
Control de velocidad digital 723 tiene las siguientes características:
• Dos grupos de dinámicas.
• Selección remota de carga y velocidad.
• Limitador de arranque y carga de motor.
• 2 puertos seriales y 2 puertos LON.
• Doble entrada de sensor de velocidad.
• Repartición de carga con equipo adicional.
• Filtro de torsiones.
• Programación customizada.
Motores diesel, motores de gas y combustible dual. Spec 02876.

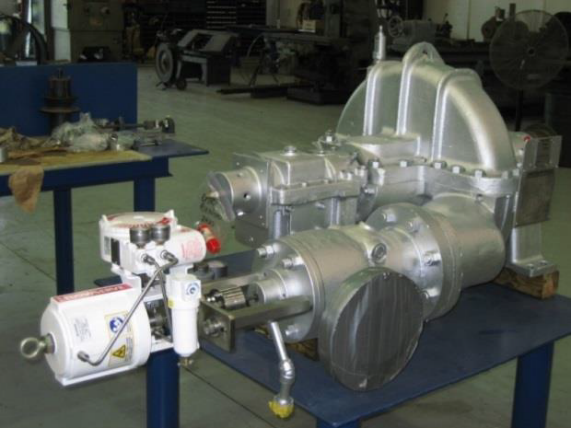

Control de Velocidad Turbinas de Vapor.

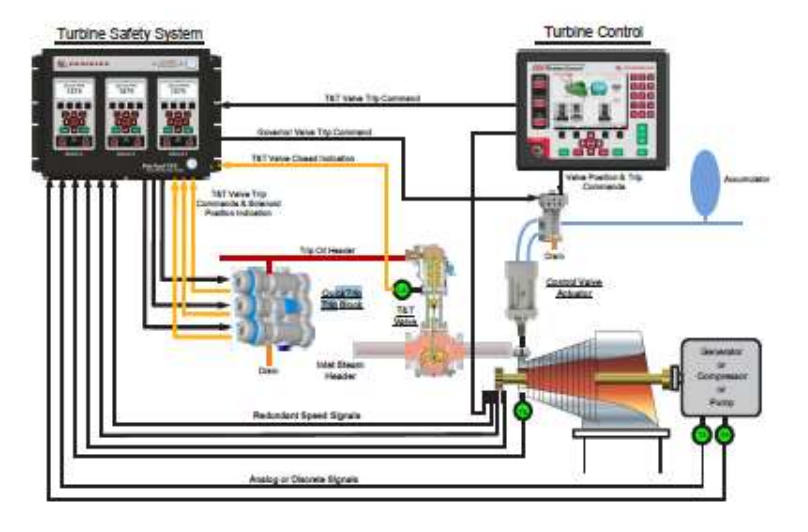

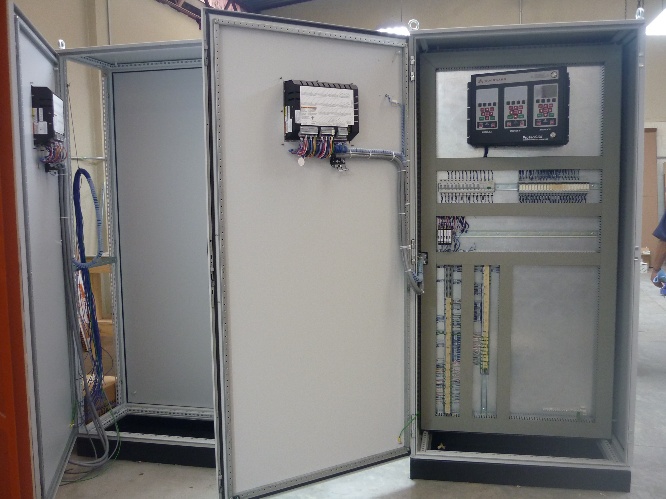

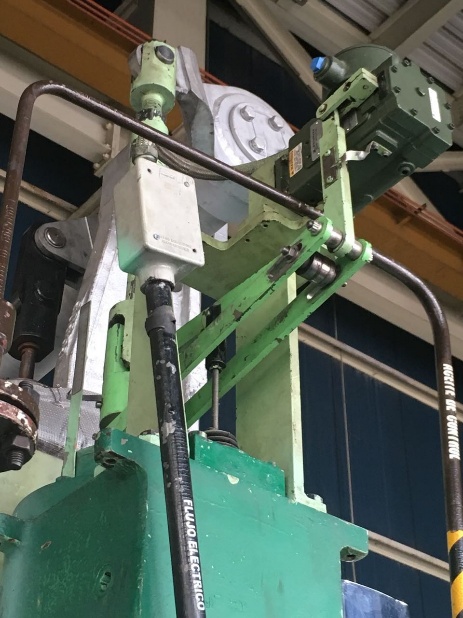

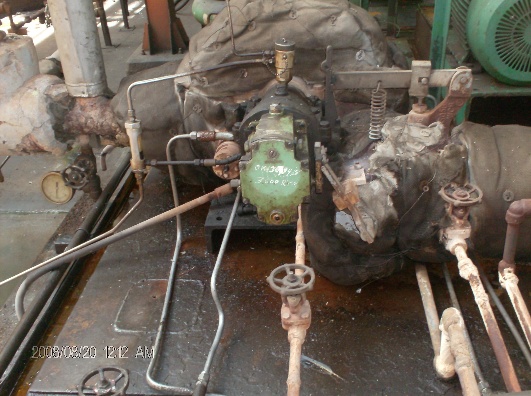

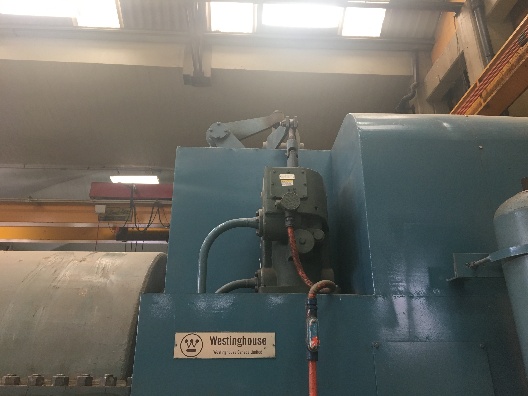

Arreglo Tradicional Turbinas de Vapor.
Arreglo Tradicional Turbinas de Vapor.
Arreglo Tradicional Turbinas de Vapor.
Arreglo Tradicional Turbinas de Vapor.
Arreglo Tradicional Turbinas de Vapor.
Arreglo Tradicional Turbinas de Vapor.

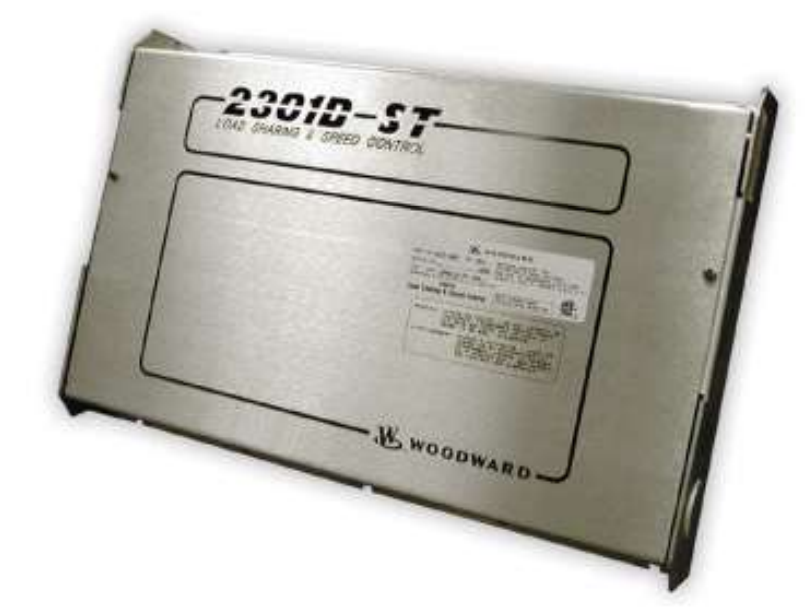

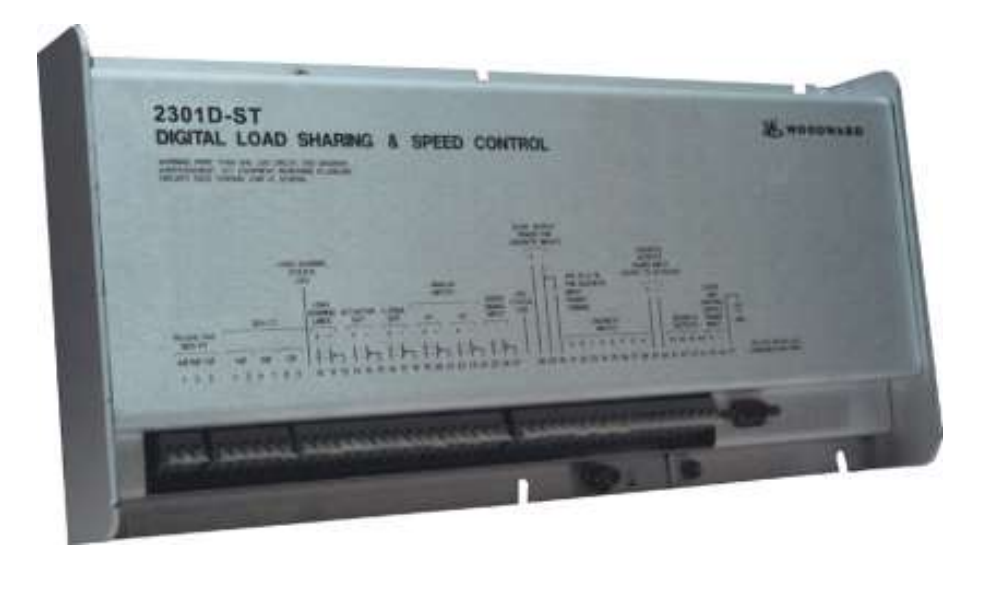

Control de Velocidad 2301D- ST. Control de velocidad digital 2301 Steam Turbine:
Es un control basado en microprocesador para aplicación en turbinas de vapor configurable desde una laptop y se puede usar para velocidades desde 300 a 32000 rpm, control droop e isócrono, trasferencia de carga suave, evita una banda critica, control de velocidad, rampa de arranque programable, protección por sobrevelocidad, lógica de disparo, lógica de alarma, comunicación modbus, arranque manual, automático y semiautomático, listo para reparto de carga compatible con sincronizadores Woodward. Spec 03297.

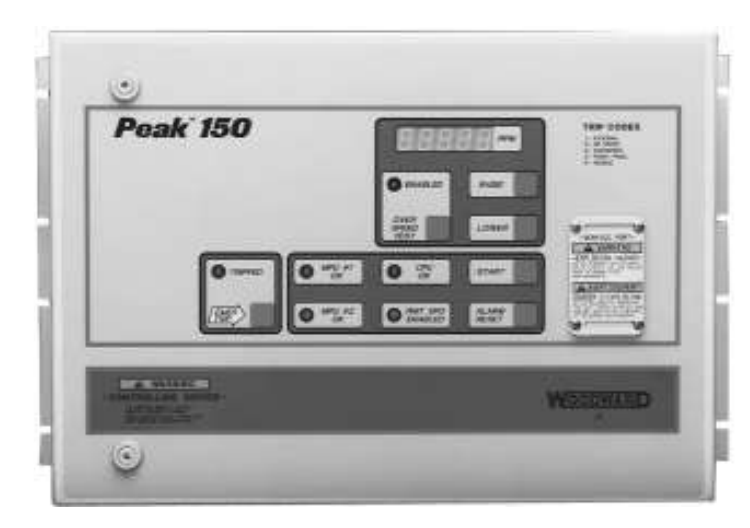

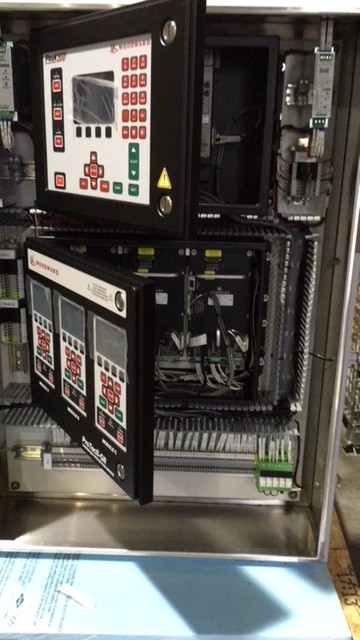

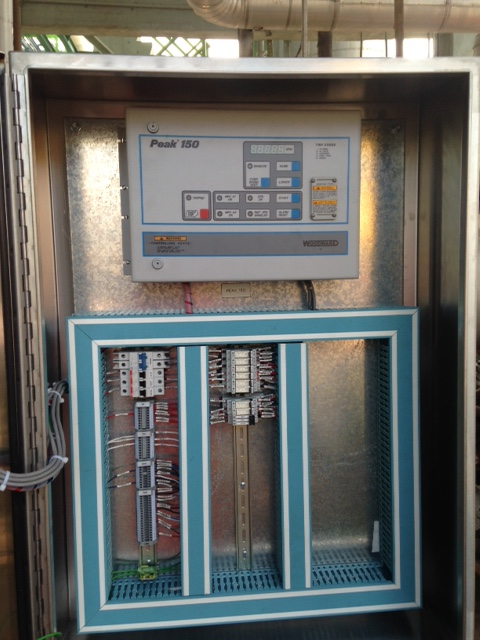

Control de Velocidad Peak 150.
Regulador de Velocidad de Turbinas de Vapor compacto de bajo costo fácil operación display de led con indicación de velocidad, fácil configuración via hand held, compatible con NEMA 4X.
Este equipo esta diseñado para aplicaciones mecánicas (bombas, ventiladores, compresores, etc.) control de velocidad remoto, comunicación Modbus, evita una banda critica, el panel frontal puede subir y bajar velocidad, prueba de disparo por sobrevelocidad , paro de emergencia, arranque, reset de alarmas indicación de estado de sensores de velocidad MPU, indicación de ultimo disparo. Spec 85549.

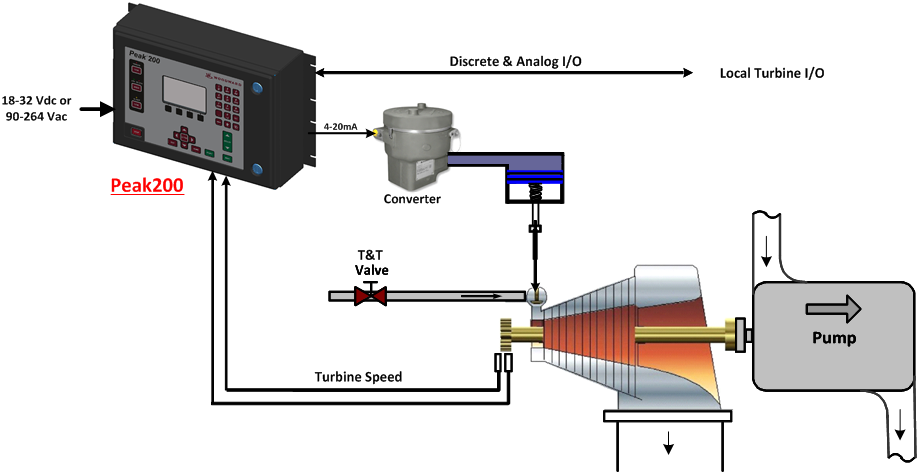

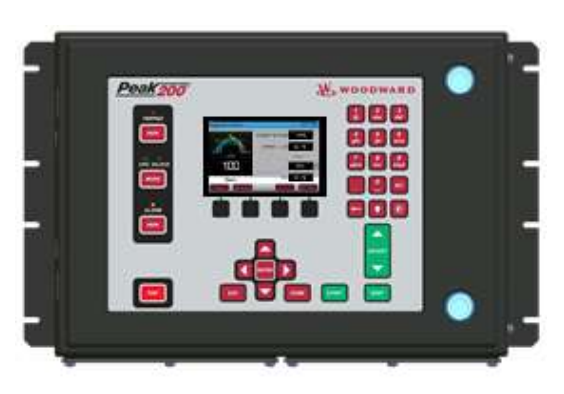

Control de Velocidad Peak 200.
Controlador diseñado para operar válvulas simples y pequeñas o válvulas simples de turbinas de vapor. Este control contiene algoritmos de control, lógicas de paro y arranque, control y protección de turbinas pequeñas o turboexpanders de compresores, bombas o ventiladores industriales.
Configurable en campo:
Panel de operador con graficas integrado al equipo.
Simple de instalar, configurar y operar.
Indicador de último problema presentado. Registro de alarmas y disparos.
Simulador interno de turbina.
Control PID adaptativo.
Reloj de tiempo sincronizado vía SNTP.
Comunicación Ethernet y serial.
Opción de montaje en puerta o en panel.
Resistente al sulfuro.
Certificado para lugares peligrosos.
8 entradas analógicas 4-20mA.via link Net.
2 Salidas analógicas 4- 20 mA. Vía link Net.
8 entradas RTD vía Link Net.
16 entradas digitales Vía Link Net.
16 Salidas a relevador Vía Link Net.
Graficas personalizadas.
Spec. 03438.
2 puertos Ethernet ( Modbus TCP o UDP).
1 puerto serial (Modbus ASII o RTU) compatible con RS232 o RS485.
2 puertos CAN.
Ajuste de dinámicos Autotunning para velocidad y carga.
Secuencia de arranque manual/automático.
Control Cascada PID para presión o flujo.
Indicación de máximo pico de velocidad.
Multilenguaje.
Set point remoto de velocidad o carga.
Monitoreo de temperaturas en chumaceras (alarma/disparo).
Monitoreo de Vibraciones (alarma /disparo).
Protección por Sobrevelocidad lógica y prueba.
Protección de banda critica de velocidad.
Protección falla de CPU o falla de memoria.
Protección por Password de acceso.

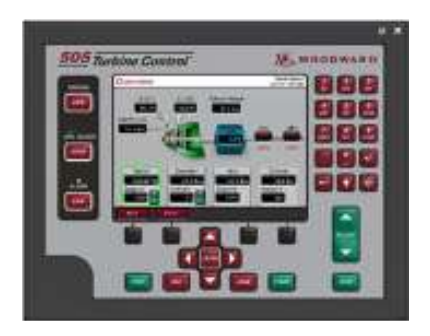

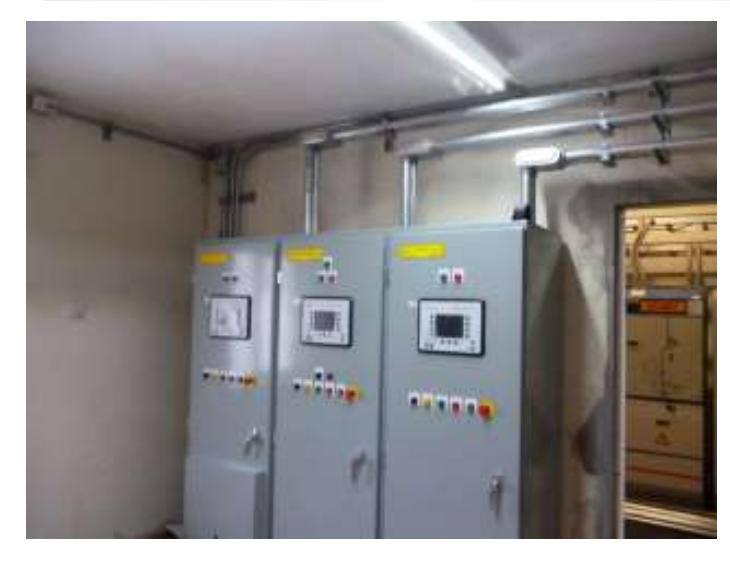

Control de Velocidad 505/505E.

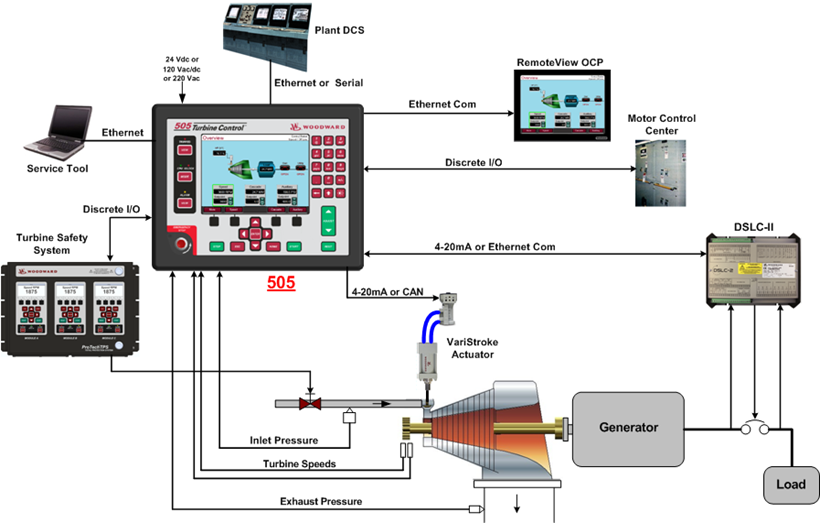

505:

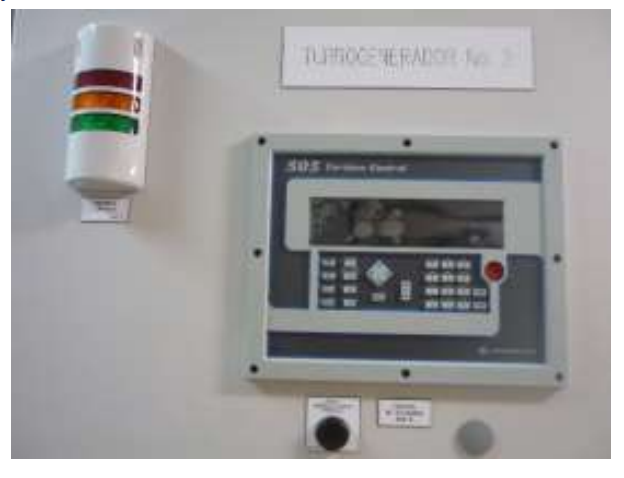

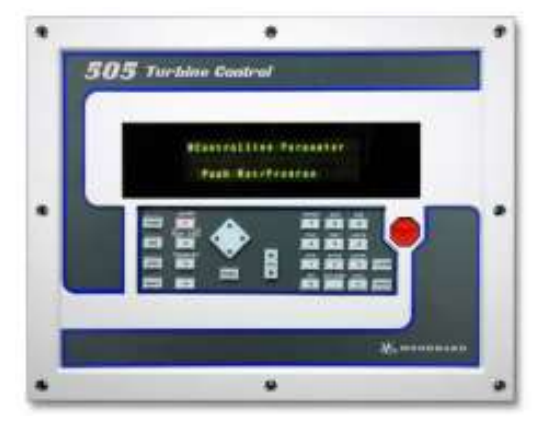

El 505 está diseñado para controlar turbinas de vapor
usando aplicaciones de actuadores de rango sencillo o
dividido, interactuando con cada uno de ellos o con dos
actuadores electrohidráulicos, neumáticos o eléctricos.
Entre sus funciones típicas se encuentran el control de
velocidad, control/limitador de la presión de entrada,
control/limitador de la presión de escape, control/limitador de importar/exportar, y reparto de carga en modo isócrono entre otras, dependiendo de su aplicación.
505E:
El 505E está diseñado para aplicaciones industriales de
extracción sencilla o admisión, interactuando con dos
actuadores electrohidráulicos, neumáticos o eléctricos.
Entre sus funciones típicas se encuentran el control de
velocidad, control de extracción y admisión, control/limitador de carga, control/limitador de presión en la entrada, control de presión en la descarga, control de Importar/exportar y reparto de carga en modo isócrono entre otras, dependiendo de su aplicación.
Spec. 03348.
Microprocesador de 32 Bits.
Aprobación C-UL, Clase I, Div. 2 Grupos A-D
2 puertos de Comunicación Modbus RTU independientes.
Cubierta Nema 4 o Nema 4X mediante gabinete.
Teclado Frontal para configuración y operación.
Programable en Campo.
Pantalla de LED para lectura de datos en 2 líneas con 24 caracteres por línea.
La pantalla muestra todo la información necesaria para configurar el control.
Botón Iluminado de paro de emergencia.
6 Entradas Analógicas de 4-20mA configurables.
2 sensores magnéticos de velocidad (1-30Vrms) ó sensores de poximidad.
16 Entradas discretas (4 dedicadas, 12 programables).
6 Salidas Analógicas (escala 4-20mA) configurables.
2 Salidas de actuador (escala 4-20mA ó 20-160mA).
8 Relevadores de salida normalmente abierto y cerrado.

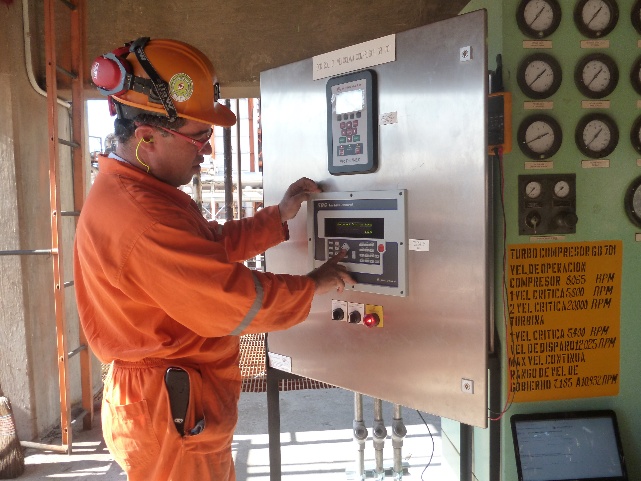

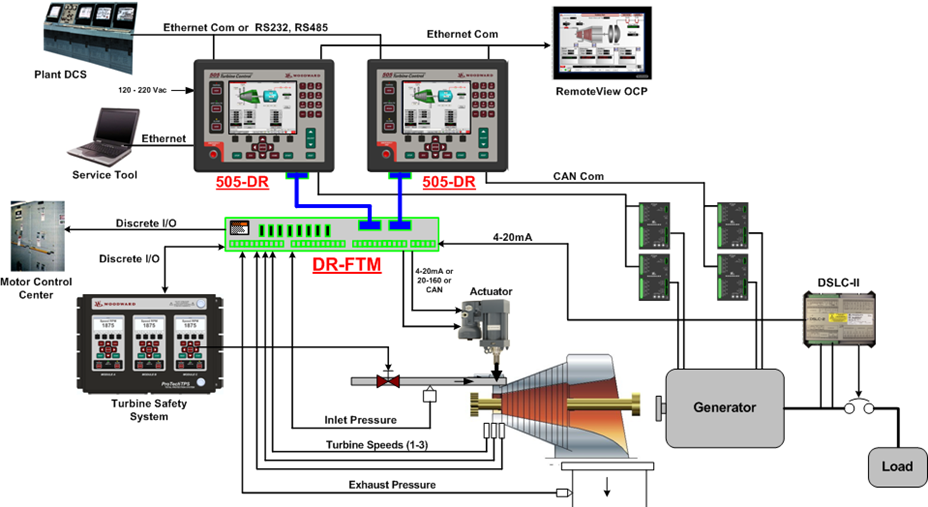

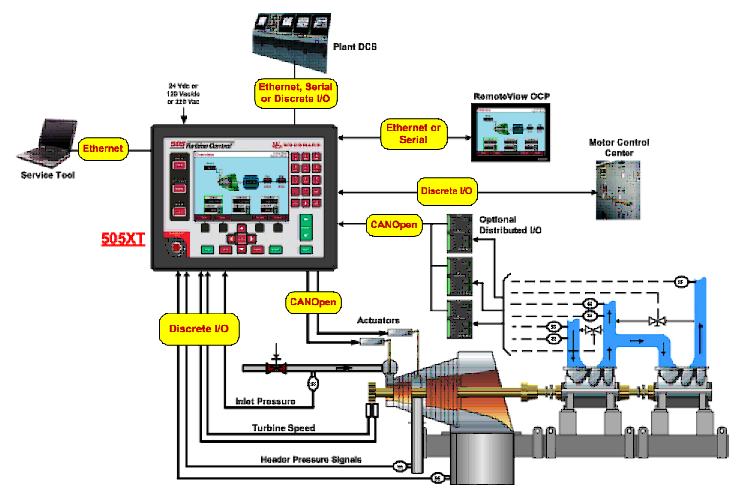

Control de Velocidad 505D/505XT.
El 505XT es un controlador diseñado para operar con Turbinas de vapor, una válvula simple o extracción/admisión de todos tamaños y para todas aplicaciones.
El controlador incluye diseño específico de algoritmos de lógicas de arranque, paro, control y protección de Turbinas industriales de vapor, turbo expansores, aplicaciones de generadores, bombas, compresores, o ventiladores Industriales (sopladores).
El control 505 XT viene dentro de un robusto gabinete tipo industrial diseñado para ser montado en un panel de control dentro de un cuarto de control o a pie de turbina.
El control frontal del equipo tiene dos funciones, para programar el equipo y como panel de operación (OCP Operator Control Panel).
Este es muy amigable para que los ingenieros entren y programen la unidad con especificaciones y requerimientos de la planta y los operadores pueden arrancar/parar la turbina, también habilitar/deshabilitar cualquier modo de control. El
Password de seguridad protege los settings de la unidad
programada. La pantalla del control de 21.3 cm entrega una visión actual y setpoints introducidos en la misma pantalla simplificando la operación de la turbina.
Spec 03422 y 03423.
• 3 bandas criticas de velocidad.
• Anticipación y disparo por sobrevelocidad.
• Disparo configurable por baja o sobrepresión.
• Velocidad y carga máxima/mínima configurable en campo.
• Panel gráfico de control de operación integrado.
• Rutinas de Arranque automático.
• Indicador de primer problema integrado.
• Histórico de eventos de alarma y disparo.
• Desacoplamiento Ext/Adm
• Menús amigables.
• Multilenguaje
• Pantalla de mapa de Ext/
• Adm
• Controlador OPTI TUNE
• PID
• Pantalla de tendencias en tiempo real.
• Sincronización del reloj de tiempo real vía SNTP
• Comunicación Ethernet.
• La misma forma de ajuste de las versiones anteriores.
• Revestimiento de conformación resistente al azufre.
• Certificado para aplicaciones peligrosas (modelo de bajo voltaje)
• Auto sintonía del PID.
• Expansión de E/S mediante

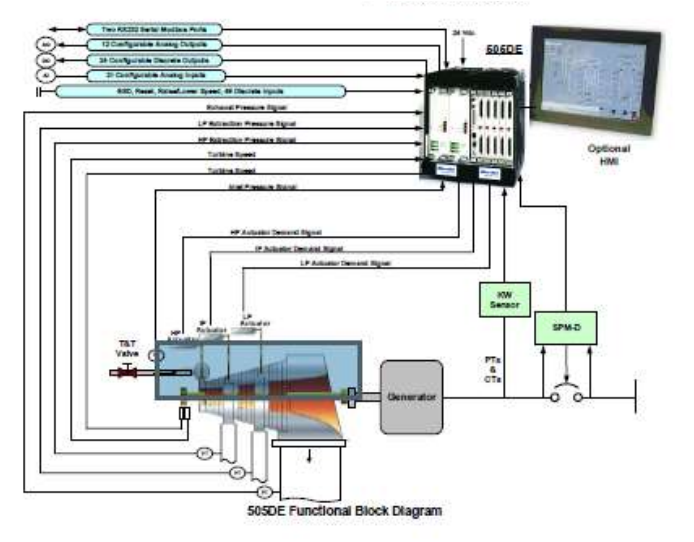

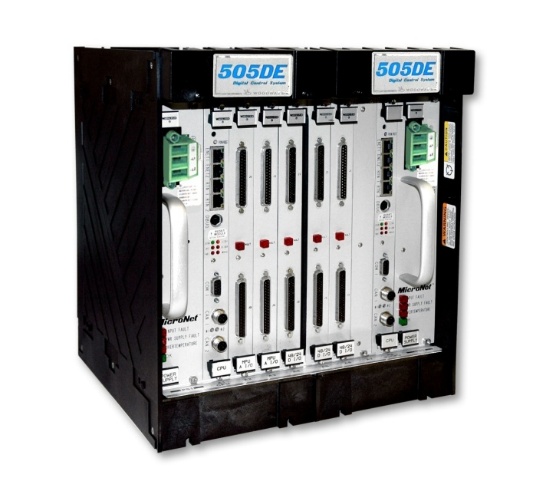

Control de Velocidad 505DE
Control basado en microprocesador con un
software para aplicaciones de turbinas de vapor
con doble extracción en aplicación de generación
al igual que el 505 tradicional la configuración es
muy sencilla y flexible. Este equipo es configurable en campo comunicación via Ethernet. Incluye todas las características del equipo 505 mas sencillo como control de paro y arranque, control de velocidad, protección y prueba de Sobrevelocidad, comunicación con un HMI opcional.
La aplicación del 505 DE para ingenios azucareros
o plantas que utilizan doble extracción o admisión
en sus turbinas de vapor. Este puede ser configurado en campo y tiene todas las
características que tienen los modelos de 505 mas sencillos.
Spec. 03312.
• HP, IP, and LP.
• Control de válvulas.
• modo de acoplamiento y desacople de cabezal de extracción.
• Arranque y Paro configurable.
• Lógica Doble extracción automática.
•Funcionamiento basado en el 505E.
• Configurable en Campo.
• Cambio de dinámicos en línea.
• Vision de parámetros.
• Opcional 38 cm (15”) HMI.
• Puertos de Comunicación Ethernet y RS-232 serial Modbus®.
• Normas API 612.
• Proceso seleccionable
carga, entrada, cabezal Ip,
Cabezal LP.

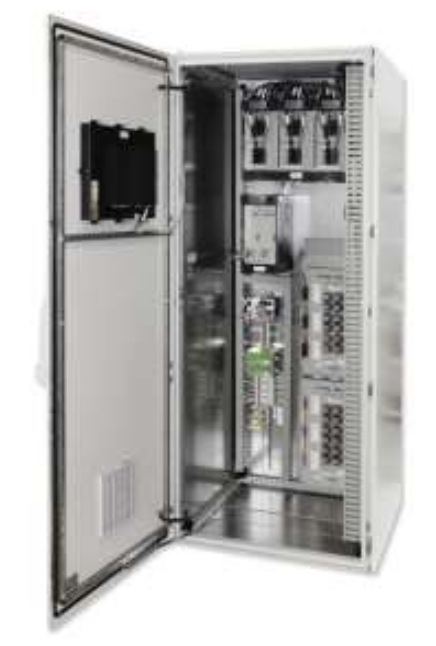

Control de Velocidad 5009FT.
Control de velocidad estándar para turbinas de
vapor tolerante a falla, se usas para turbinas que se encuentran en procesos críticos como compresores o generadores este control esta basado en el equipo Micronet. Este tiene tecnología TMR (Triple Modular Redundate) y es diseñado para ser intervenido o reparado fácilmente cuando la turbina se encuentra en línea.
Se puede adquirir el equipo por separa o integrado a un tablero completo con HMI y todos los accesorios necesarios para su funcionamiento.
Cuenta características e disparo por votación 2 de
3 lo cual da una confiabilidad del 99.99% en la
falla de un CPU se detecta y puede ser remplazable en línea sin que el sistema se detenga
y sin ocurrir ningún evento.
Las salidas de relevador de igual forma son
intercambiables en linea.
Spec 03373.
• Certificado en IEC61508 SIL 3.
• Redundante triple modular.
• Norma API612.
• Configurable en línea.
• Reparable en línea.
• Estación de trabajo integrada.
• Indicación de primer problema.
• Fuentes de alimentación tolerantes a falla.
• Comunicación Ethernet.
• Historico de Alarmas y Fallas.
• Protección de sobrevelocidad integrada.
• Control de compresor integrado.
• Respuesta de 1 milisegudo.
Control de Velocidad Turbinas de Gas.

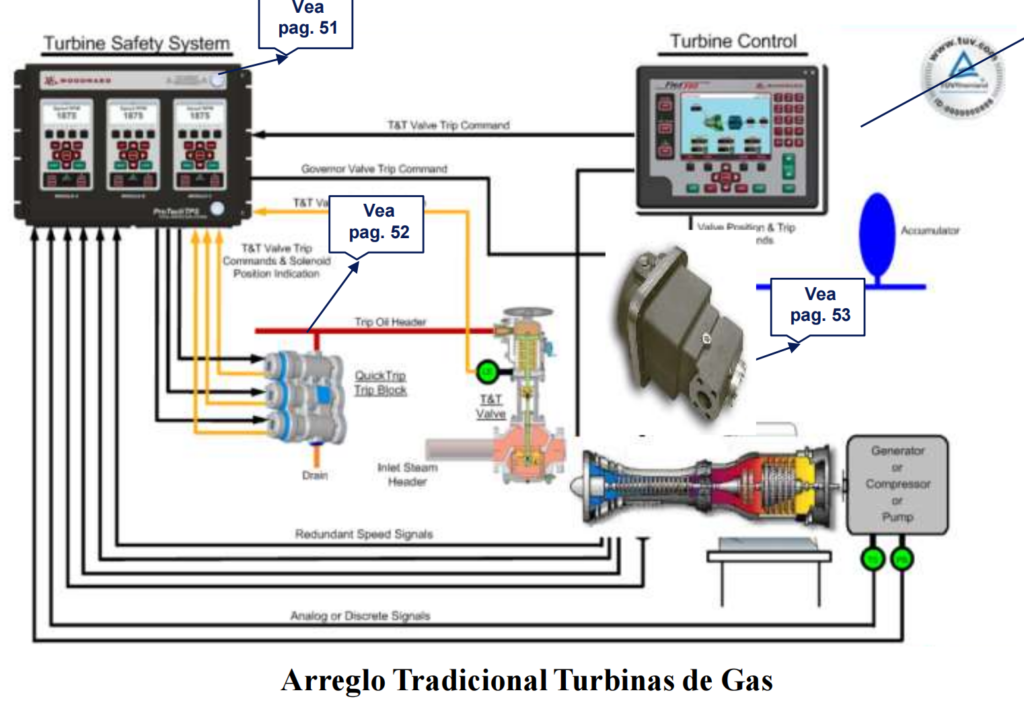

Arreglo Tradicional Turbinas de Gas
Arreglo Tradicional Turbinas de Gas
Arreglo Tradicional Turbinas de Gas
Arreglo Tradicional Turbinas de Gas

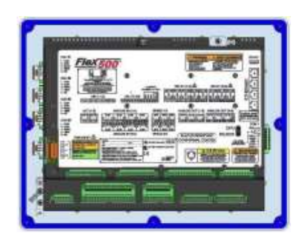

Control Digital Flex 500.
Control digital para Turbinas, Motores o compresores.
El Flex 500 es un representante de la nueva
generación de controles de Woodward una
plataforma robusta de bajo costo para una gran
variedad de turbinas, motores y compresores este
equipo esta dedicado al control y la funcionalidad
del Prime-Mover.
Diseñado para trabajar con modulos Rtnet y/o
LINKnet para el aumento de entradas /salidas si el
proceso lo requiere.
Comunicaciones Ethernet, Can y Serial también
contiene el protocolo Modbus TCP/IP 4 puertos
Ethernet para trabajar con cualquier control
distribuido.
Se puede usar en:
• Turbinas de Gas.
• Protección y control de compresores.
• Motores de gas y diésel.
• Turbinas de vapor.
• Turbinas hidráulicas.
Spec 03433.
• Poderoso Micropocesador en tiempo real para protección y control.
• Panel grafico integrado (opcional).
• Combina el tiempo real con la programación PLC.
• Scan rápido de hasta 5 ms.
• i/o externos.
• Protocolo de sincronización SNTP.
• 4 puerts Ethernet.
• 4 puertos CAN.
• Resistente al sulfuro.
• Ceritificado para áreas peligrosas.

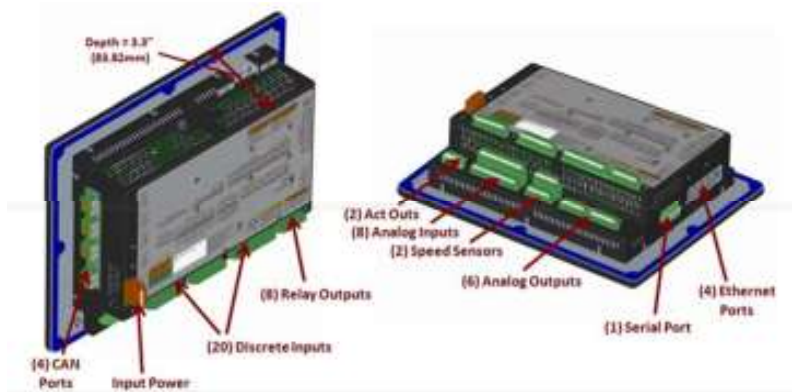

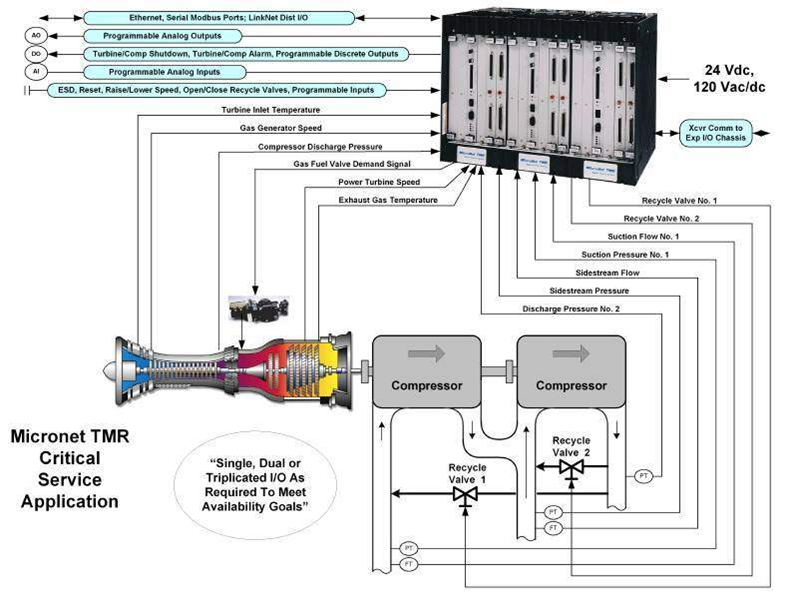

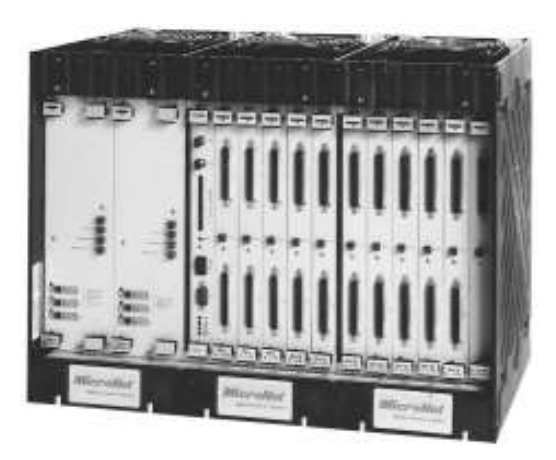

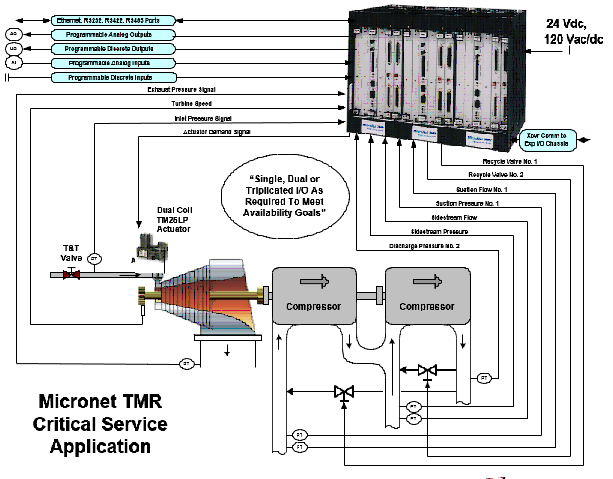

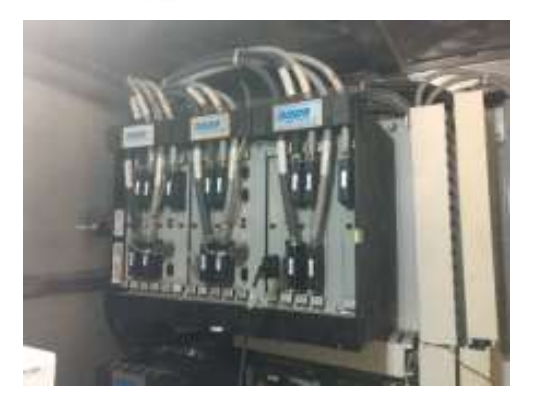

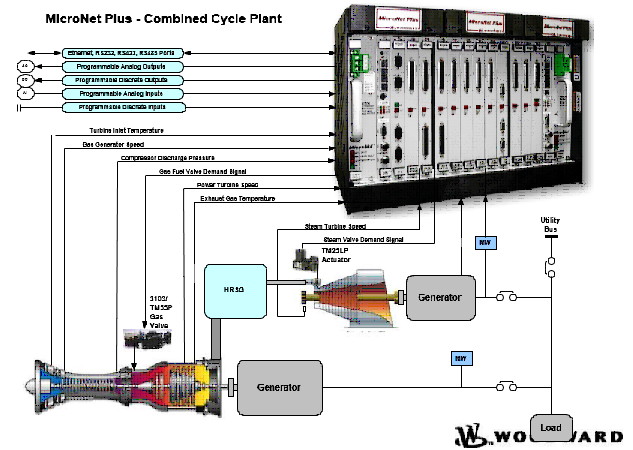

Micronet Sistema de Control
El controlador MicroNet™ es un avanzado controlador digital que
puede programarse para diversos tipos de aplicaciones de
control de:
• Turbinas de gas
• Turbinas de vapor
• Turbinas hidráulicas
• Motores diésel
• Motores de gas
El controlador MicroNet puede programarse para controlar cualquier maquinaria motriz y sus procesos asociados, así como la
secuenciación del sistema, la vigilancia de alta velocidad del sistema
y el control de sobretensiones, de vibraciones y de estación.
El controlador digital MicroNet se presenta en configuraciones sencilla
y de triple redundancia modular (TMR).
Cada versión puede ampliarse a múltiples chasis, según lo requiera
el tamaño del sistema, y es compatible con cualquier combinación de
E/S, incluyendo la E/S distribuída Woodward LinkNet®.
Spec 85583.
Para el control de maquinarias motrices y procesos, el controlador digital MicroNet utiliza el mismo software Graphical Application Programmer (GAP™) que el controlador NetCon®. El software GAP es un lenguaje de programación de alto nivel, orientado a bloques y con funciones de autodocumentación diseñado específicamente para la fácil y rápida implementación de estrategias de control complejas.
• Se sirve en configuraciones sencilla o TMR.
• Sustitución de módulos sobre la marcha.
• Ampliable a la medida de las necesidades del sistema.
• Comunicaciones a través de puertos serie y LAN EtherNet Ampliable a la medida de las necesidades del sistema.
Actuadores Eléctricos.

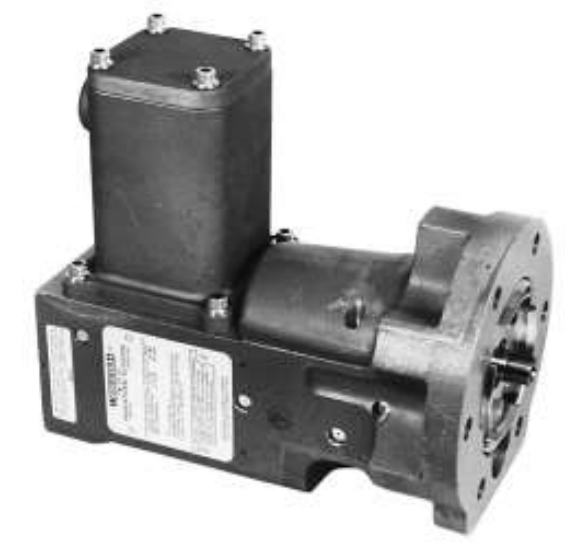

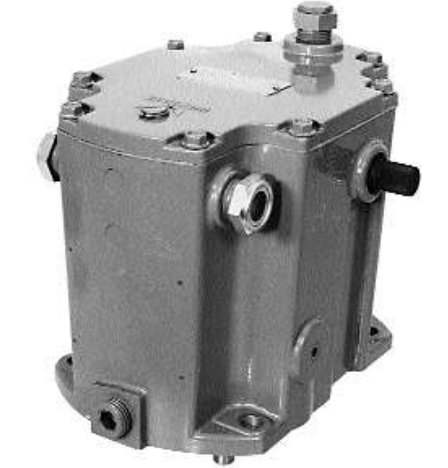

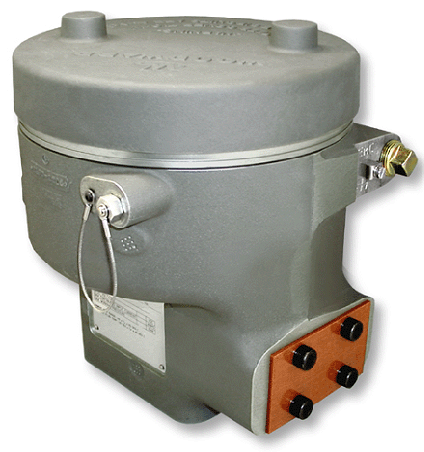

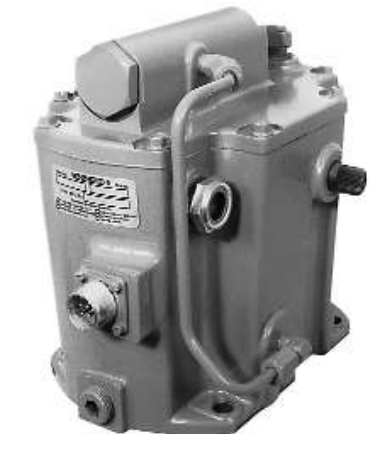

Actuador UG-A
El actuador UG (UG-ACTUATOR) ofrece las ventajas de los sistemas
de control y reparto de carga electrónicos, empleando las prácticas unidades y conexiones tipo UG-8 existentes.
El actuador es el músculo de los reguladores analógicos Woodward,
como el 2301A, y también de los reguladores digitales Woodward
como los de las series 500 y 700.
El actuador UG puede utilizarse con motores diésel, de gasolina y
gas natural, así como con turbinas de vapor y de gas industriales. El actuador UG dispone de cárter de lubricante autónomo, por lo que
no se requiere alimentación de aceite separada El actuador UG
utiliza la misma carcasa de hierro fundido que el regulador UG-8.
La bomba de aceite es el probado Gerotor de alta potencia de salida, diseñado para una prolongada vida útil de servicio con un mínimo de mantenimiento.
Spec 37511.
El actuador UG toma determinada señal de entrada eléctrica y la convierte
en una posición de eje de salida hidráulico proporcional para controlar el flujo de combustible del motor. El actuador UG estándar genera aproximadamente 20 J (15 pies-libras) de carga en una salida rotacional de 42 grados.
• Instalación económica utilizando la carcasa y unidad UG-8.
• El actuador electrohidráulico proporcional simplifica la transferencia desde el regulador mecánico
• Funciona con todos los sistemas reguladores
electrónicos de salida Woodward de 20 a 160 mA.
Actuador TG-13E TG-17E
El actuador TG-13E y TG-17E es un equipo para
utilizar en turbinas de vapor con control isócrono,
reparto de carga, o cualquier otra función
requerida.
El actuador TG-13/17E convierte la señal eléctrica
a una salida proporcional en la salida de la flecha
la cual esta conectada a la válvula que regula el
paso de vapor hacia la turbina. El actuador provee
el musculo para los controles electrónico (2301,
Peak 200, etc.) este proporciona la posición
mecánica de salida de acuerdo a la señal de control de dc que envía el sistema de gobierno.
El actuador se encuentra equipado con una bomba de aceite integrada la cual debe ser impulsada por la misma turbina o por un motor eléctrico.
Spec. 04044
• Transductor mecánico eléctrico proporcional.
• Salida Rotatoria.
• Capacidad de Trabajo de 12.2 y 17.5 lb-ft (16.5 y 23.7 N.m).

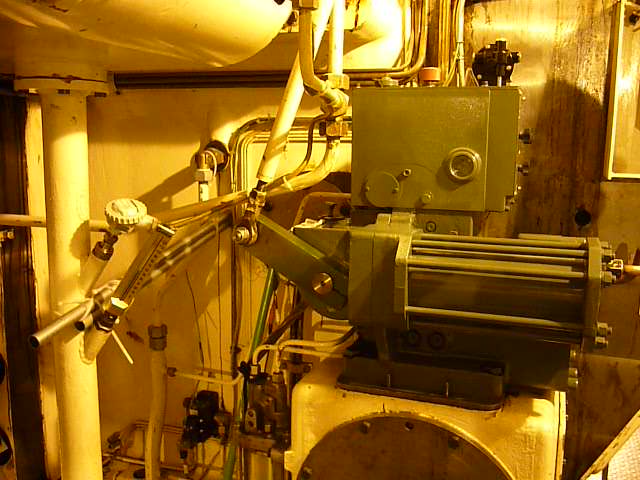

Amplificador Hidráulico.
El Amplificador Hidráulico es un actuador lineal
de gran fuerza que esta piloteado internamente
por un gobernador Woodward EG-3P el cual
convierte una señal a movimiento rotatorio el cual
se amplifica en el servo hacia la salida de la
flecha. Este equipo puede ser usado en Turbinas o
motores grandes que requieren una fuerza mayor y puede trabajar con equipos como el 2301 o el 505 de Woodward.
Existen dos modelos disponibles para
amplificadores el grande .25 In (184 mm) y el
pequeño de 5.25 In (133mm) son exactamente lo
mismo la única diferencia es que el modelo de
7.25 In desarrolla el doble de fuerza en la
capacidad de trabajo.
Este equipo trabaja en simple acción venciendo un resorte mediante la fuerza hidráulica dependiendo del modelo.
Spec 89007.
• Alta salida de potencia de trabajo.
• Respuesta Rápida.
• Actuador eléctrico interno.
Actuador EG-3P/EG-6P/EG-10P.
Los Actuadores EG-3P/EG6P/EG10P están diseñados para usarse en maquinas diésel, gas y
gasolina o en turbinas. O en todos los sistemas que requieran una salida mecánica proporcional a su entrada eléctrica.
Estos actuadores pueden ser usados en maquinaria en Tandem con dos actuadores conectados en serie solo un control eléctrico es requerido en este tipo de aplicaciones:
• Transductor mecánico-eléctrico proporcional
• Salida rotatoria
• Capacidad de Trabajo 4,5,6 o 10 lb-ft (6.1,8.1, o
13.6 N.m ).
Spec. 82516.
• Disponible para zonas
Clase 1 División 21&
2 Grupos B,C,D
Actuador TM-25 & TM-200.
Los actuadores TM-25/200LP son actuadores electrohidráulicos proporcionales para el posicionamiento de válvulas reguladoras de vapor y combustible que requieren entradas lineales de baja/alta fuerza.
La configuración de fábrica determina si el eje de salida del actuador se extenderá o retraerá al incrementarse la corriente.
Los actuadores TM-25LP y TM-200LP aplican un movimiento lineal de una pulgada en válvulas de turbinas de vapor o de gas.
Los actuadores disponen de envueltas de aluminio y sus piezas internas son de acero inoxidable endurecido en toda su masa.
Disponen de un filtro de baja capacidad de 40 micrones en la entrada de alimentación para proteger la servo válvula del motor de par en caso de avería del filtro externo.
Spec 82451
• Electrohidráulica proporcional
• Salida lineal de una pulgada.
• Carga nominal desde 25 a 200 lb-ft
• Estructura resistente a la corrosión
• Homologaciones:
UL y CSA, Clase 1
Div. 1 y 2, Grupos
C y D y Clase 1 Div.
2 Grupo B.

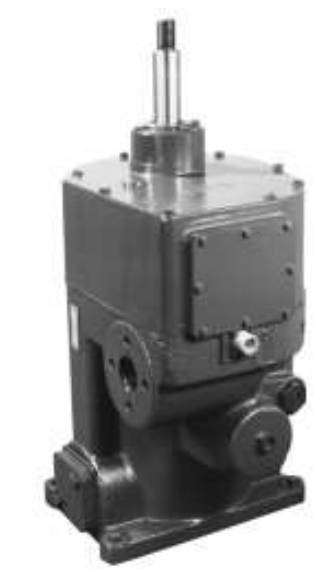

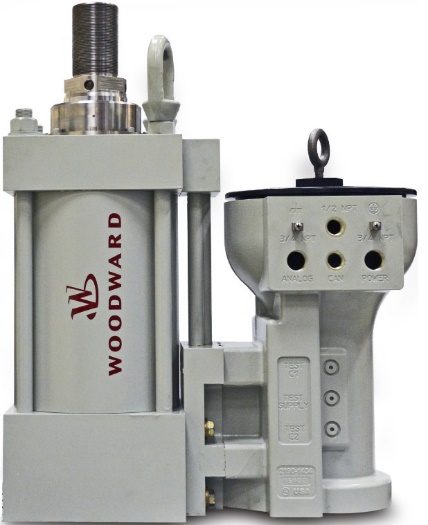

Actuador Varistroke.
El Varistroke-I es un actuador electro electrohidráulico lineal, diseñado proveer la fuerza
para operar directamente las válvulas de control o
rack de válvulas de las turbinas de vapor. Este se
puede usar en aplicaciones mecánicas o generación eléctrica y usa baja presión de aceite de alimentación. Este utiliza un cilindro de fuerza de doble o simple efecto.
La presión y resolución del Varistroke lo hace
ideal para aplicaciones de control de velocidad y/o carga de las turbinas de vapor, ya que este cuenta con un módulo electrónico de control, una servo válvula y sensores de retroalimentación de la posición tipo MLDT, para un control preciso.
El módulo electrónico acepta redundancia de las
señales de posición de la válvula de admisión de
vapor (4-20mA). La presión y estabilidad de la
válvula de admisión de vapor están directamente
relacionadas con el desempeño del control de
velocidad y carga de las turbinas de vapor y reduce el desgaste del sistema mecánico. La rápida respuesta del actuador (rampa de 200 a 500mm/s) permite que las turbinas acopladas a generadores o compresores respondan inmediatamente eventos de perdida de carga o paradas de emergencia.
Spec 03397.
• Válvula con diseño de Auto limpieza
• Dos partes móviles
• Carrera de flecha configurable.
• Rango de respuesta de 200 o 500 mm/s.
• Alta precisión de control.
• Certificado para áreas peligrosas.
Convertidor Corriente Presión
CPCII
La CPC-II (convertidor de corriente a presión
de segunda generación) es una válvula de control electrohidráulica para regulación de presión, diseñada para usarse en las servoválvulas de los posicionadores de simple acción en turbinas de vapor.
La excelente exactitud y resolución del CPC hacen que sea ideal para el control de la válvula de gobierno de velocidad y carga de la turbina de vapor.
El CPC acepta una señal de demanda de presión
de 4-20mA y un exacto control de presión de
aceite para lograr la posición precisa de las válvulas de gobierno de la turbina de vapor.
La precisión y estabilidad del control de la
válvula de vapor está directamente relacionada con la mejora del control de velocidad y carga de la turbina de vapor y reduce el desgaste del sistema mecánico.
Spec 03352.
Filtrado recomendado: 24-40µm nominal, β75 o clase ISO 20/16.
Viscosidad recomendada: 20- 100centistokes
Gravedad específica: 0.6 a 1.0
Capacidad de flujo: Depende de la viscosidad y la diferencia de presión.
Presión de retorno/dren: 2bar (29psi)

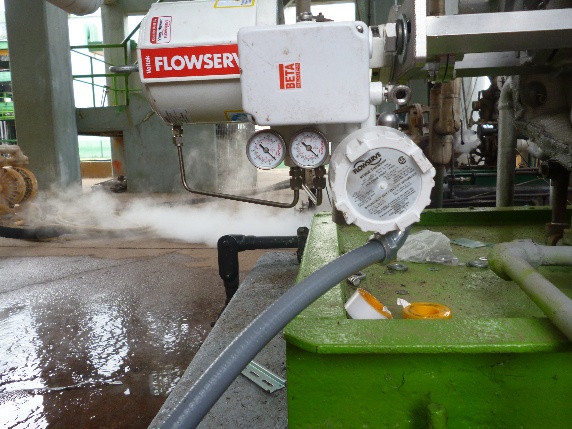

Actuador Valtek.

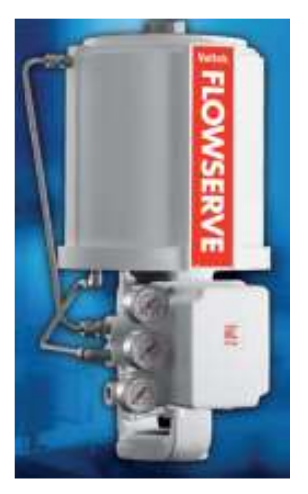

El Actuador Valtek de Flowserve es neumático
funciona con una presión de hasta 150 PSI otorgando una salida de hasta ¾ “ (19 mm) con un
alta frecuencia de respuesta diseñado para un bajo consumo de aire.
Este actuador es muy utilizado en Turbinas de
Vapor donde se tiene una alimentación de aire
disponible y limpia.
Su éxito es debido al bajo costo , la funcionalidad
y confiabilidad, además de su facilidad de
mantenimiento solo removiendo dos tapas se tiene acceso a todo el mecanismo.
Este actuador recibe una señal estándar de 4- 20
mA y es compatible con la mayoría de los controles de velocidad Woodward.
No requiere de un regulador de presión ya que este actuador puede trabajar desde os 30 PSI hasta los 150 PSI.
• Carrera de 19 mm ¾”.
• Alimentación neumática entre 30 PSI a 150 PSI.
• Fácil Mantenimiento.
• Incluye Kit de instalación.
• No requiere programación
Sensores de Velocidad y Ruedas Dentadas.

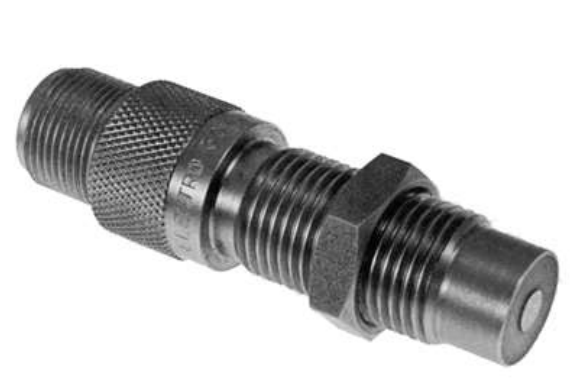

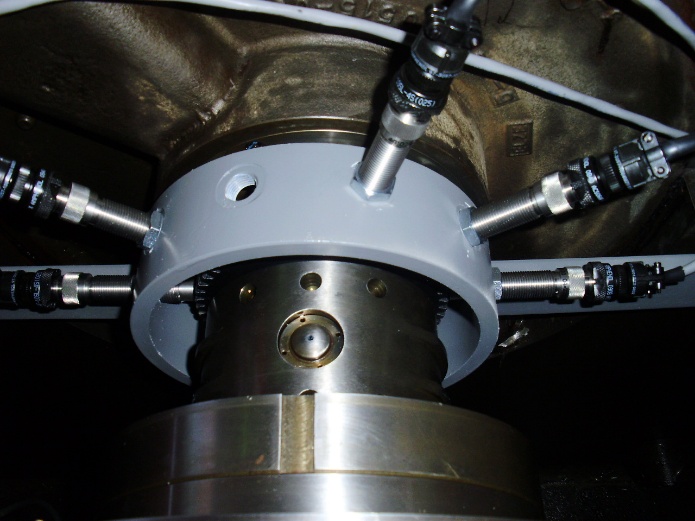

Sensores de Velocidad.
El control del sistema de velocidad compara la
velocidad actual del motor contra la velocidad
programada. EL sensor de velocidad detecta la
velocidad mediante el sensor de velocidad
magnético (MPU Magnetic Pick Up). Cuando el
material magnético de un diente de la rueda
dentada pasa a través de el campo magnético
del sensor de velocidad un voltaje es generado. La
frecuencia de este voltaje es llevado al control de
velocidad y es interpretada como la señal de
velocidad del prime move.
Los pick ups están disponibles en diferentes largos y tamaños los cuales son enlistados en la página siguiente. El MPU estándar requiere de un
conector el cual se debe de incluir con el pick up
básico, debe asegurarse de incluirlo en su pedido,
existe el MPU con aplicaciones en áreas
peligrosas.
spec.- 02010.
• Produce una frecuencia eléctrica.
• Facial instalación.
• No requiere ser energizado.
• Usado para controles electrónicos.
• Disponible para áreas peligrosas.

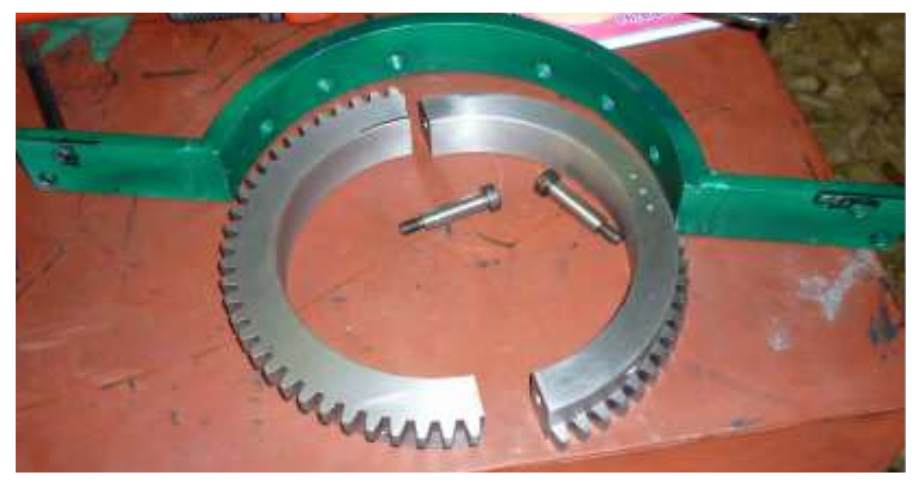

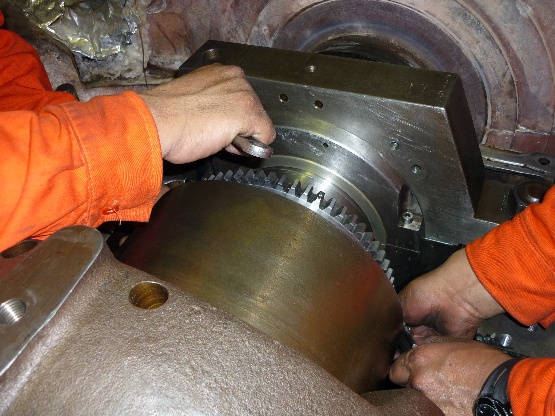

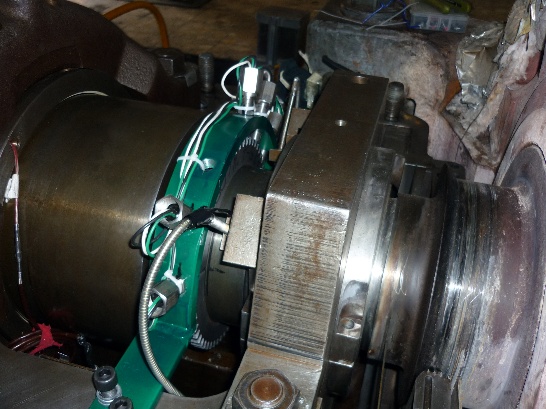

Rueda Dentada.
Los sensores de velocidad son montados generalmente en el volante que los motores o turbinas contienen en su estructura.
Cuando esto no es posible se debe fabricar una rueda dentada para que el sensor realice su trabajo.
Las ruedas dentadas deben ser fabricadas de material ferromagnético y estar balaceadas dinámicamente a la velocidad de trabajo.
Estas ruedas dentadas se fabrican bipartidas para facilitar su instalación y se proporcionan con un braket de montaje para los sensores de velocidad.
Sincronización Y Control de Carga.
SPM-D.

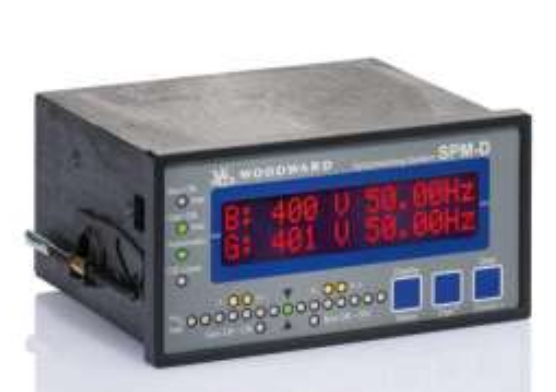

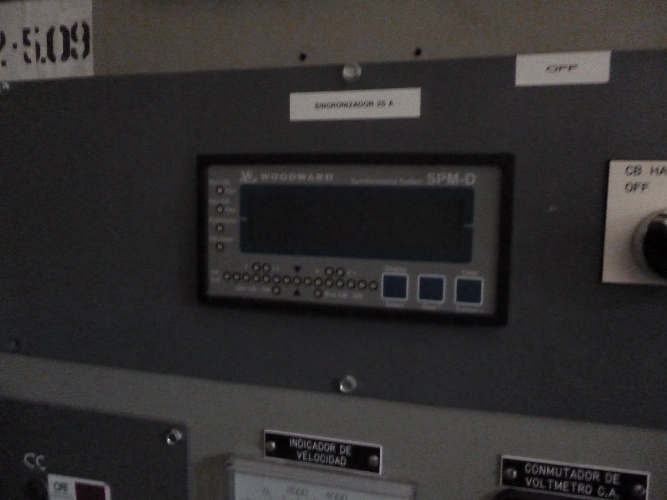

El modelo SPM-D2-11 funciona con un microprocesador y está diseñado para generadores CA de dos o tres fases equipados con controles de velocidad y reguladores de tensión automáticos de Woodward o compatibles.
El sincronizador SPM-D2-11 establece la frecuencia, la fase y la tensión necesarias de forma automática mediante señales de polarización de salida analógicas o discretas. Combina la sincronización para un interruptor, el control de carga y de factor de potencia o el uso compartido de carga isócrona y la protección de generador.
Este sincronizador se usa con una amplia gama de máquinas motrices y generadores, ya que su señal de control se puede configurar para varios tipos de grupos de generadores, desde motores diésel de reacción rápida a turbinas de gas de reacción lenta.
El sincronizador SPM-D2-11 se encuentra disponible en un modelo
básico:
SPM-D2-11 …/LSXR: ofrece medición de tensión monofásica de
dos cables con señales de polarización analógicas o discretas, líneas de
uso compartido de carga activas y reactivas (analógicas) y protección de
generador.
spec.- 37623.
EGCP-2.

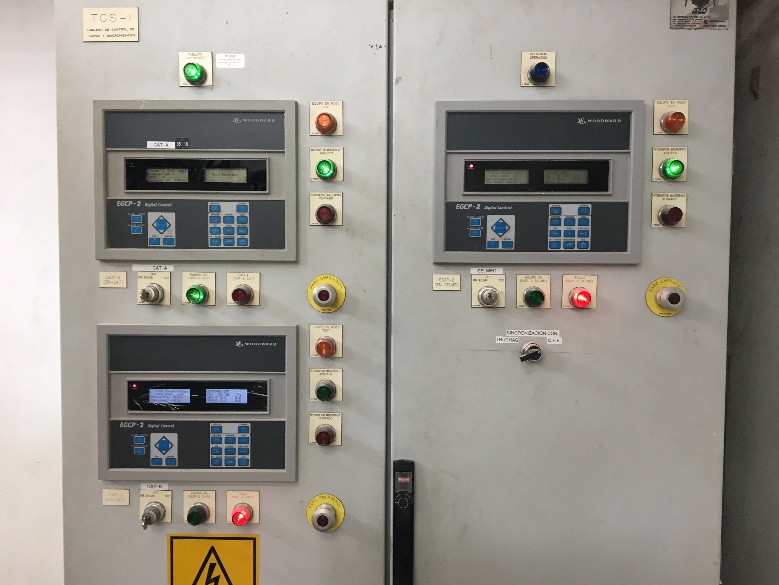

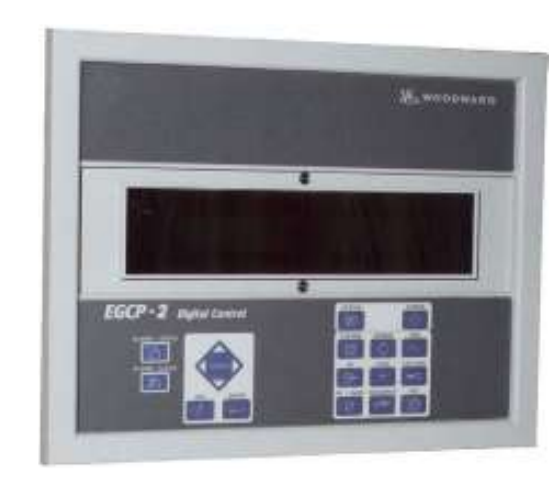

El EGCP-2 es un conjunto completo de control de carga y gestión del motor de un generador, basado en microprocesador y diseñado para utilizarlo con un control electrónico de velocidad del motor y un regulador de tensión independiente. Entre las funciones del control figuran:
• Control de Motor
• Sincronización
• Control de Carga
• Control de Reactivos
• Secuencia Automática de Generador
• Protecciones de Generador
• Protecciones de Motor
• Comunicaciones
spec.- 03219.
EGCP-3 LS y EGCP-3 MC.
EGCP-3 es un poderoso sistema de control y gerencia microprocesada indicado para aplicaciones de generación de energía más exigentes.
EGCP-3 combina monitorizaciones de energía, barra, red y transferencias con controles en un paquete simple, único, compacto y con coste accesible.
Perfecto para sistemas de generación de energía medios y grandes, EGCP-3 MC se indica para aplicaciones de transferencia.
• Control de carga activa
• Control de proceso
• Transferencia automática
• Control de punta/demanda
• Sincronización
• Protección del Bus
• Protección de la red
• Comunicaciones
• Diagnostico
spec.- 03300 y 03301.
EGCP-3 LS.- Esta diseñado para trabajar con el generador en su control y protecciones.
EGCP-MC.- Esta diseñado para trabajar con la red y el Bus en su control y protecciones.

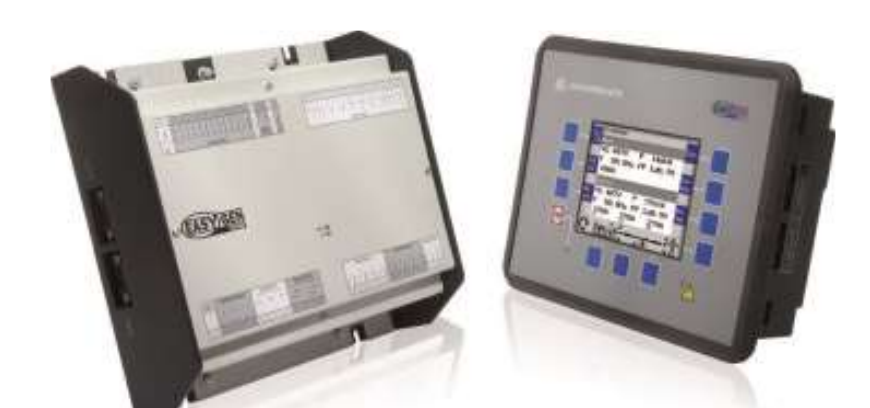

EASY GEN 3500.

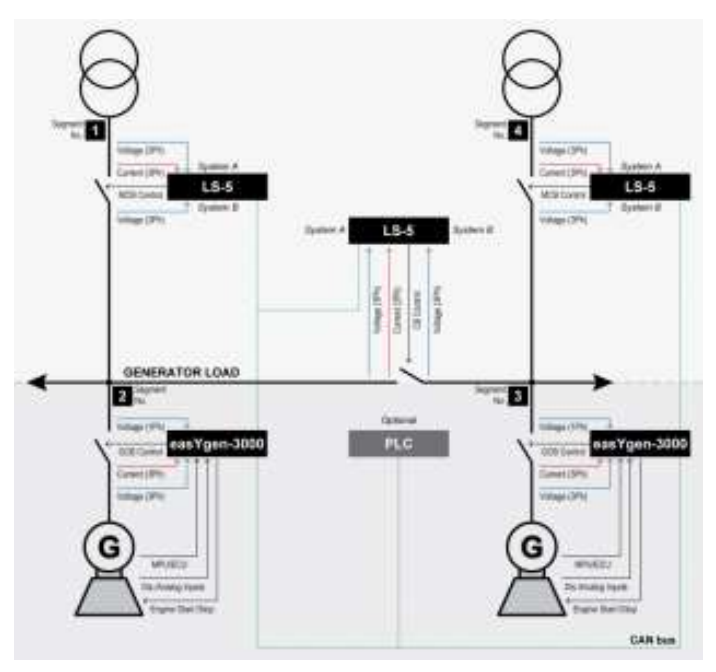

La serie easYgen-3000 son unidades de control para aplicaciones de grupos electrógenos. Las numerosas entradas y salidas, junto con una estructura de software modular, permiten utilizar la serie easYgen-3000 para una amplia gama de aplicaciones. Esto incluye modo de espera, AMF, ahorro de picos, importación/exportación, cogeneración o generación distribuida, entre otros. Asimismo, la serie easYgen-3000 es compatible con operaciones en paralelo de redes aisladas, modo isla, en paralelo de red y varias unidades. La serie easYgen-3000 es capaz de controlar hasta 32 grupos electrógenos conectados en una red con la secuencia automática.
La serie easYgen-3000 está disponible para la conexión simple en paralelo, así como para aplicaciones complejas de acopla-miento en paralelo. Opte por easYgen-3200 en caso de que desee conectar su flota de grupos electrógenos en paralelo a la red o easYgen-3500 con LS-5 para aplicaciones multi red de segmentos múltiples.
Estos controladores también están disponibles sin pantalla, en una carcasa de metal resistente adecuada para la instalación del panel posterior. En este caso, puede utilizarse un panel de control remoto (RP-3000) con fines de visualización/control.
spec.- 37523
DLSC II y MSLC II.
Woodward integró el sólido DSLCTM original con otra década de experiencias con aplicaciones desarrollando el nuevo DSLC-2™. El DSLC-2™ destaca tanto en aplicaciones de sistema de generador simple como de generador complejo. La combinación de DSLC-2™/MSLC-2™
proporciona el control de varias unidades,
segmentos, utilidades e interconexiones para sistemas de suministro complejos.

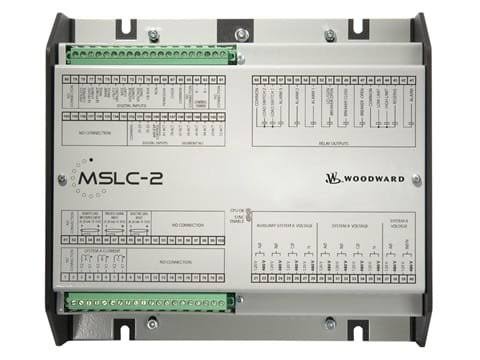

El Woodward MSLC-2™ es un control de carga basado en microprocesador, diseñado para sitios de generación de potencia eléctrica trifásica equipados con el Sincronizador digital y los controles de carga DSLC-2™ de Woodward.
El MSLC™ original se ha integrado con otra década
de experiencias con aplicaciones para desarrollar
el nuevo MSLC-2™. El MSLC-2™ es un sincronizador, un sensor de carga de la utilidad, un control del nivel de carga de importación/exportación, un control de factor de potencia y un control de procesos principales.
Las aplicaciones incluyen sistemas de potencia que funcionan en paralelo con la utilidad con una o varias utilidades, que también incluyen capacidades para varios segmentos y para el control del interruptor de interconexión.
spec.- 37493 & 37494.

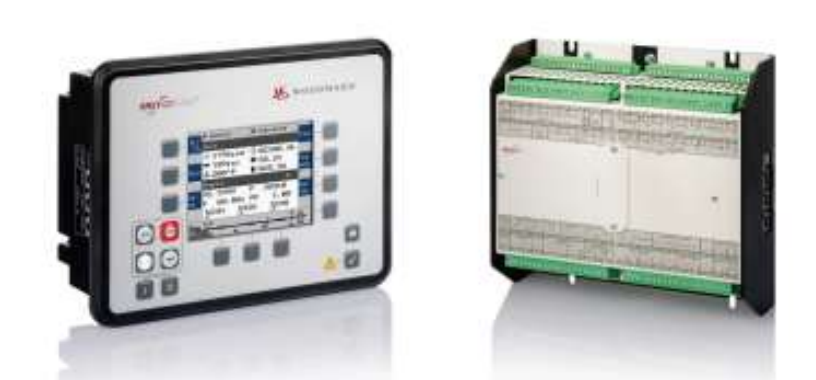

EASY GEN XT.
Woodward ha elevado el estándar en control de conexión en paralelo y
gestión energética de grupos electrógenos con los controladores de la serie
easYgen-3000XT. Estos controladores integran software estandarizado fácil
de configurar y personalizar para aplicaciones individuales. La conectividad
mejorada permite una interconexión rápida, fiable y segura con otros
sistemas de control y comunicación. Por otra parte, el hardware mejorado es el sustituto inmediato de los controles de la serie easYgen-3000 de
generaciones anteriores.
El easYgen-3500XT lleva una red CANopen dedicada con una conectividad
de hasta 16 controles de interruptor de circuito LS-5. Además, permite el
control de sistemas de distribución complejos con feeds y acopladores de
barras, así como el uso compartido de carga en paralelo de hasta 32
generadores en hasta 32 segmentos bus diferentes. El uso compartido de
carga redundante es seleccionable con redes Ethernet B y C para ofrecer
mayor fiabilidad. Además, combina un control y una protección exhaustivos
para generadores de motor con características avanzadas e innovadoras de
conexión en paralelo en redes de pares, y todo en una atractiva solución
integral eficaz e intuitiva. Los controles del easYgen-3500 XT están
diseñados para conexiones directas de hasta 690 Vca y operaciones a 4000m sobre el nivel del mar sin disminución.
spec.- 37583

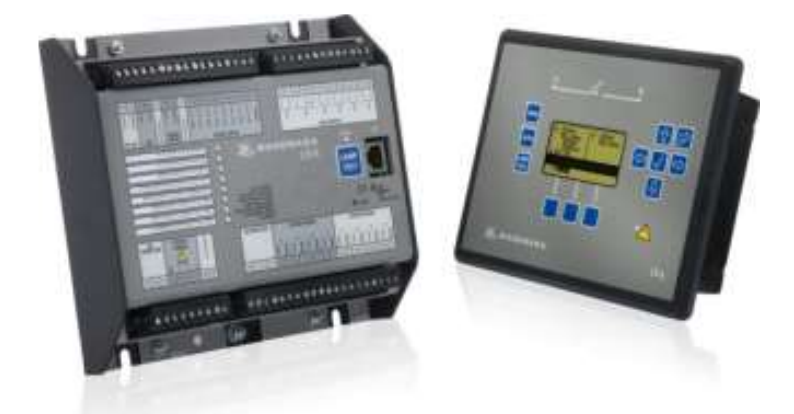

LS-5.
Equipo de sincronización con funciones de protección esta diseñado para aplicaciones con múltiples acometidas de Mains y cuando en el arreglo de planta se tienen interruptores intermedios donde se debe verificar la sincronía al cierre de estos.
Los equipos LS-5 comandan la sincronización , carga y descarga de un bus o segmento enviando la corrección de frecuencia y voltaje mediante comunicación CAN Bus a el Easy Gen 3400/3500 se puede utilizar leyendo directamente Mains para detectar la falla de esta y realizar las acciones
necesarias programadas.
Este equipo se encuentra disponible en dos tipos de carcasa la primera con display frontal para montar en puerta del tablero de control y la segunda es para montarse dentro del gabinete el cual esta dentro de una caja de aluminio y no tiene display.
Se pueden conectar hasta 16 LS-5 en un solo sistema
spec.- 37522.
Protección por Sobrevelocidad.
Protech SX.

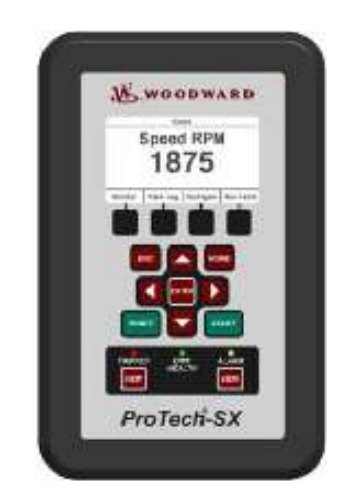

El Protech-SX (Protech simple) es un Control Lógico programable de seguridad con protección de sobre velocidad diseñado para detener de manera segura cualquier equipo que tenga en su proceso un motor, turbinas de vapor, gas o Hidráulica, al detectar un evento de Sobrevelocidad o disparo. Este sistema simple de seguridad puede aceptar 7 entradas discretas o analógicas y dos entradas de velocidad ya sea un sensor magnético o de proximidad, la lógica programada determina cuando un evento ha ocurrido, generando comandos de disparo y alarma. El Protech-SX usa 5 salidas a relevador y una salida analógica de velocidad como interface con el sistema a proteger.
Diseñado para una operación segura en alta velocidad y para aplicaciones críticas este control lógico programable de seguridad tiene una respuesta de menos de 12 milisegundos.
Entradas y salidas programables, señales de 4-20 mA y Comunicación Modbus para hacer este equipo flexible y muy sencillo de adaptar a cualquier aplicación.
El Protech-SX puede montarse en la puerta de un tablero ya que cuenta con grado de protección IP56. Dependiendo del modelo, el Protech-SX acepta dos alimentaciones de alto voltaje o una de alto voltaje y otra de
bajo voltaje
spec.- 03372.

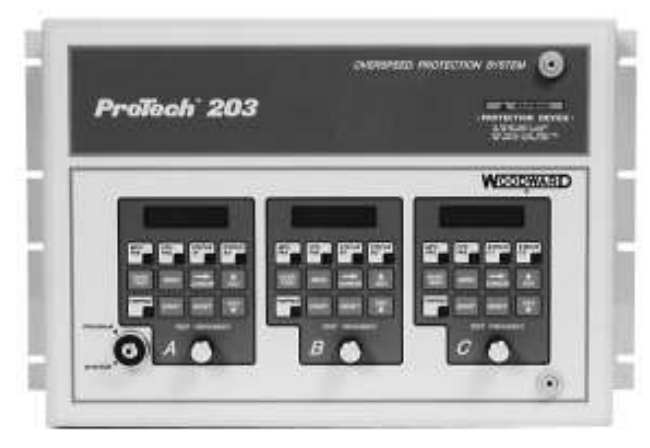

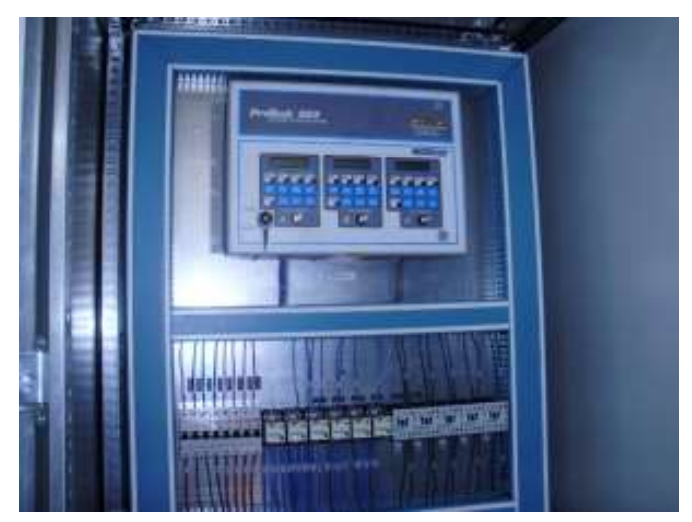

Protech 203.
El Sistema de protección contra Sobrevelocidad ProTech® 203 controla tres
escobillas magnéticas (MPU) individuales para proteger contra excesos de
velocidad a turbinas de vapor y gas, así como a otros tipos de maquinaria motriz. El sistema sustituye a los dispositivos de protección contra Sobrevelocidad mecánicos, especialmente en aplicaciones de alta velocidad (por encima de las 10.000 rpm) cuando éstos dejan de ser fiables.
Las principales ventajas del sistema son la facilidad de calibración y comprobación, la precisión y la repetibilidad. El dispositivo ProTech es diferente de los dispositivos mecánicos de protección contra Sobrevelocidad, que requieren repetidos reglajes para encontrar el punto de ajuste de desconexión en caso de exceso de velocidad.
spec.- 85562.

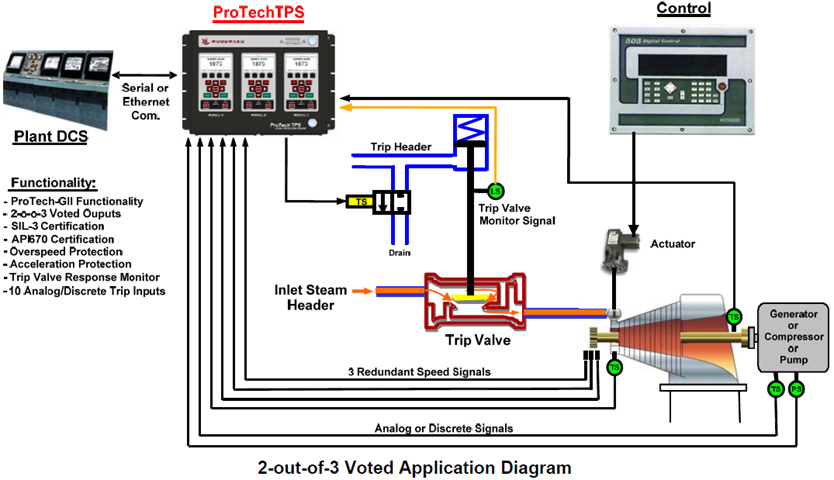

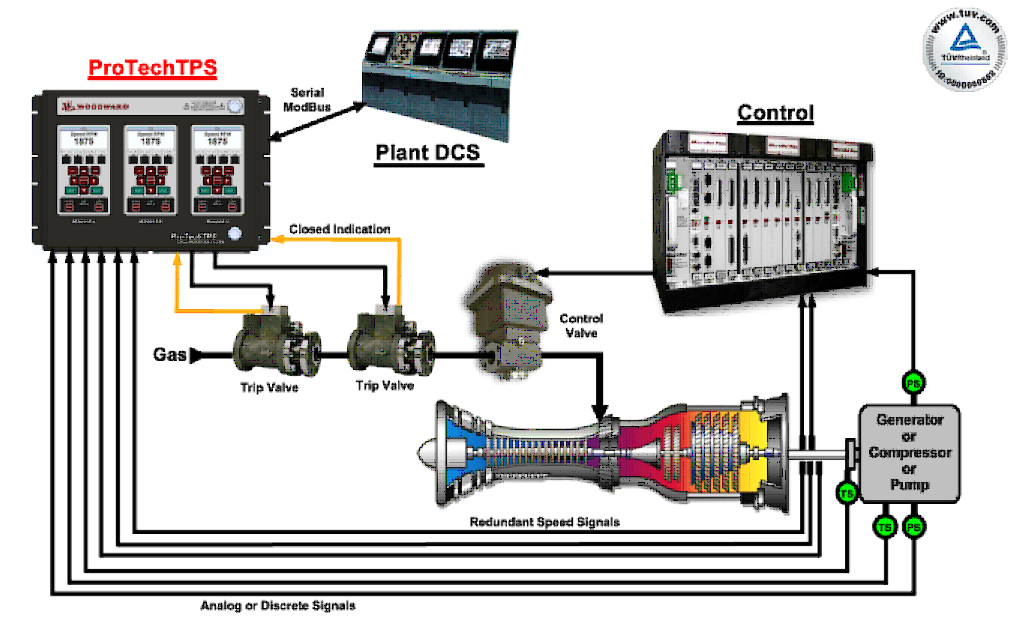

Protech GII y Protech TPS.

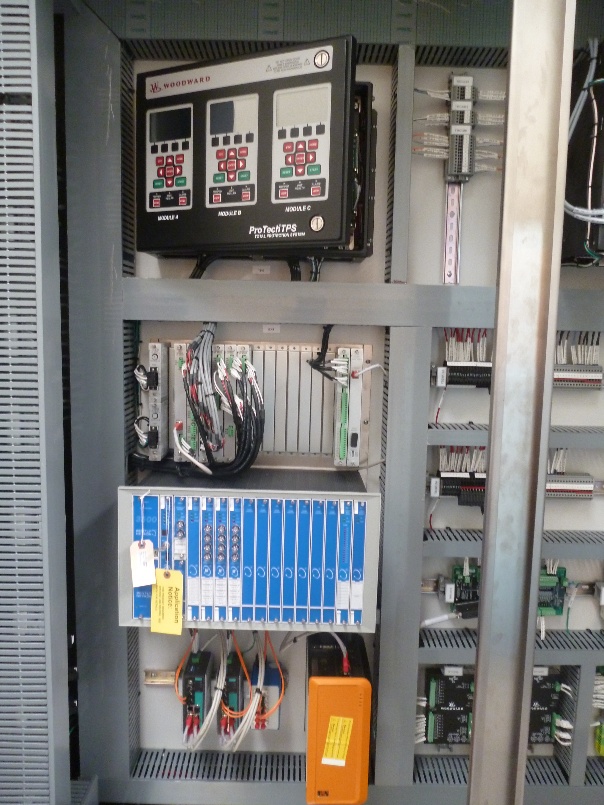

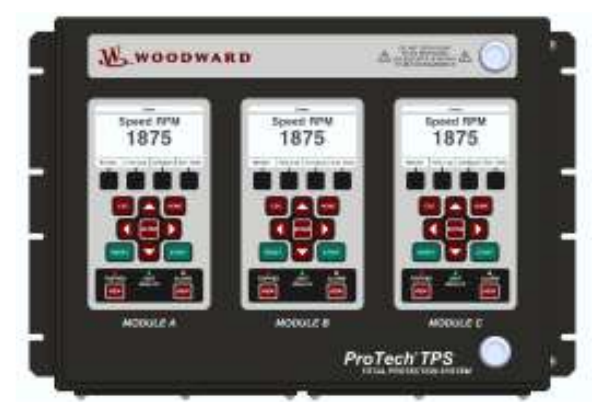

El protech TPS es un Control Lógico programable de seguridad con protección de sobre velocidad dedicado para parar en seguridad cualquier equipo que tenga en su proceso un motor, o turbinas de vapor, gas o Hydros para tener una aplicación segura, puede aceptar 10 entradas discretas o analógicas por cada modulo 30 en total y una de velocidad ya sea un sensor magnético o de proximidad 3 en total se puede usar con programación de acuerdo a la aplicación del cliente para determinar
cuando se protegerá el equipo.
Equipo triple modular redundante con arquitectura de disparo 2 de 3 por lógica de votación. Cuando se determina una situación de riesgo en un solo modulo este puede ser revisado, reparado o intercambiado en línea si afectar el sistema.
Diseñado para una operación segura en alta velocidad y para aplicaciones criticas este control lógico programable seguro tiene una respuesta de menos de 10 milisegundos para cada modulo independiente y un tiempo de 20 milisegundos para la votación de 2 de 3.
spec.- 03371 y 03372.

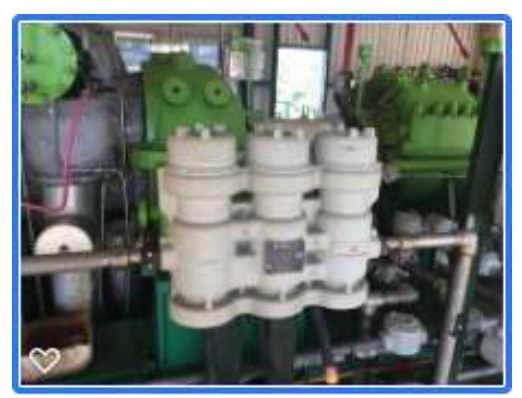

Quick Trip.

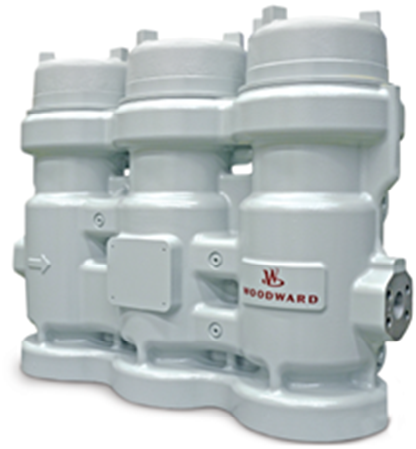

El Quick Trip es un bloque ensamblado y diseñado para ser usado en turbinas de vapor, gas e hidroturbinas. Diseñado para disparos en el cabezal de aceite. Está integrado para usarse en aplicaciones mecánicas o aplicaciones de generador en turbinas de vapor de baja presión
(5- 25 bar/ 73/363 psi) de cabezales de disparo de
aceite.
El Quick Trip es tolerante a fallas ideal para aplicaciones críticas donde las turbinas deben de estar disponibles y son esenciales. Este es un equipo de disparo por votación 2 de 3 para crear una alta rentabilidad como lo marca la norma API- 670
Esta certificado para usarse en IEC61508 basado en sistema de seguridad para turbinas en conjunto con los equipos protech TPS de protecciones y
pueden ser aplicados donde se requiera seguridad integral nivel 3.
spec.- 51508.

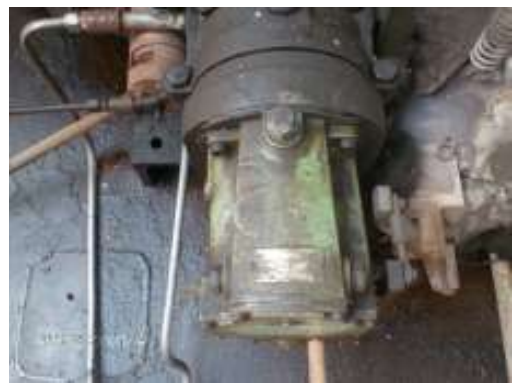

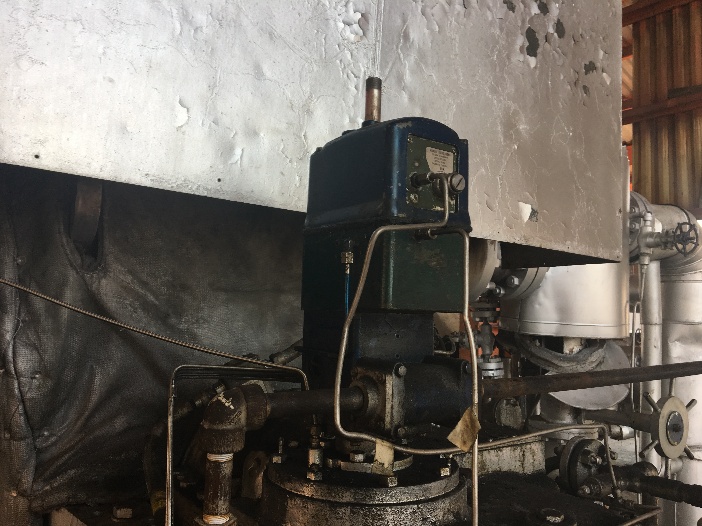

Reparación de Gobernadores Mecánicos.

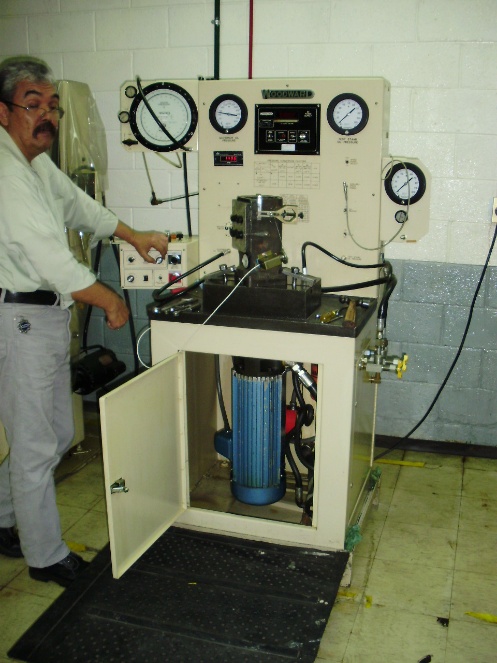

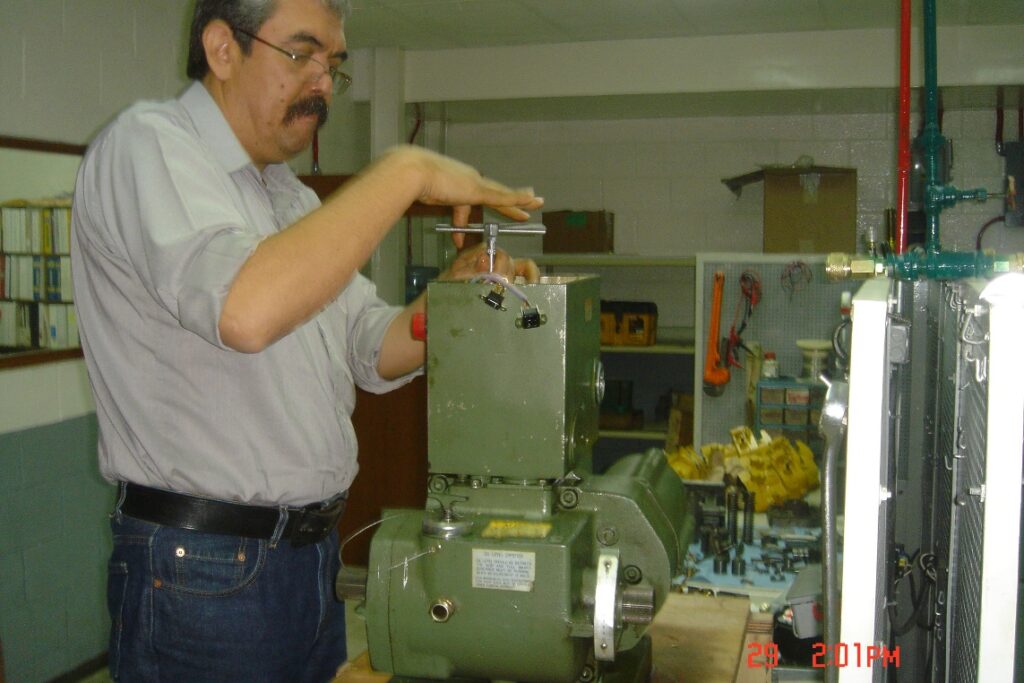

Ingeniería en Sistemas de Gobierno cuenta con un Laboratorio de reparación para gobernadores
mecánicos Woodward con personal especializado y capacitado en las Instalaciones de Woodward Fort
Collins en Colorado. Nuestro personal cuenta con mas de 20 años de experiencia en el mercado.

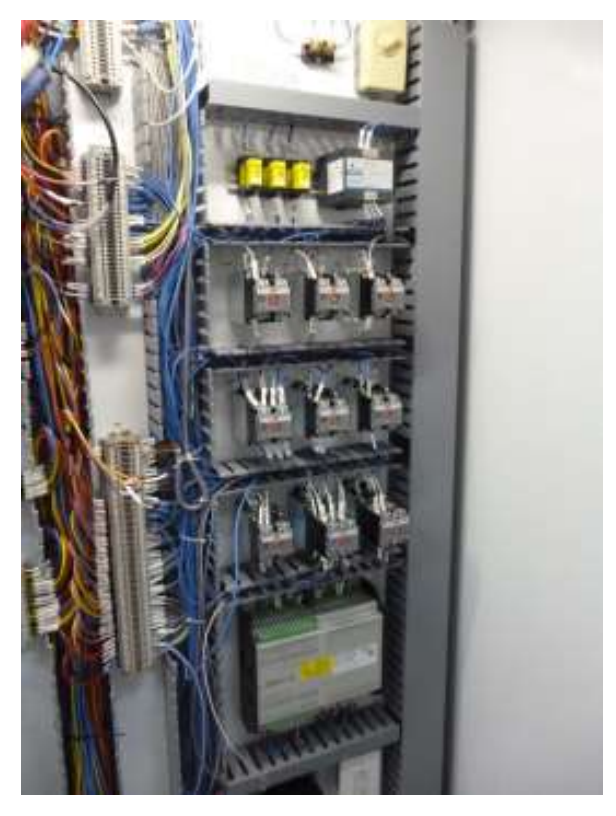

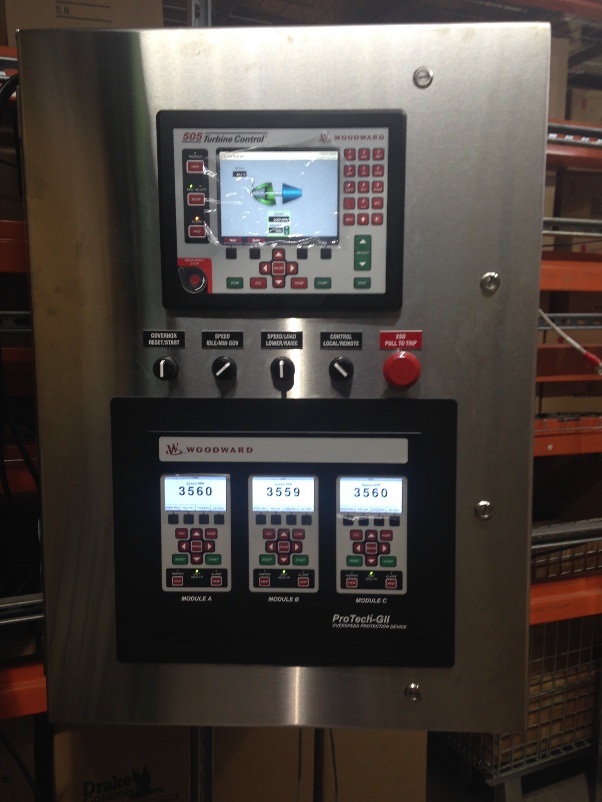

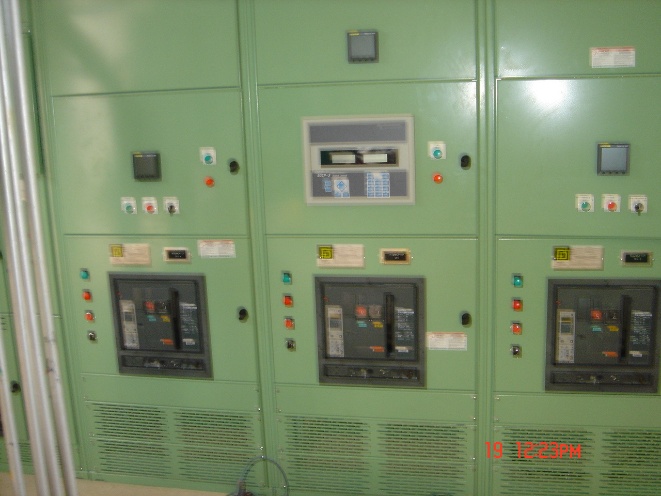

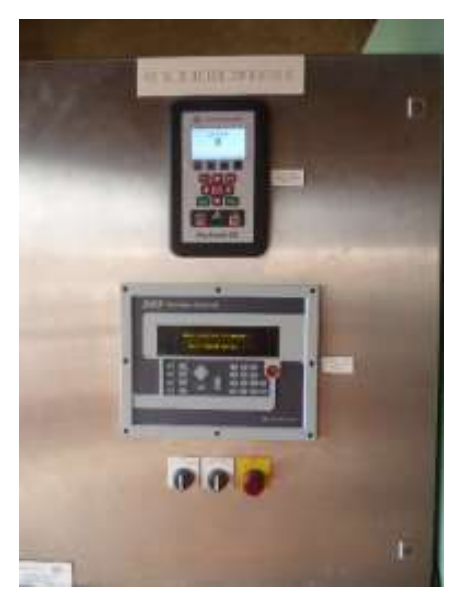

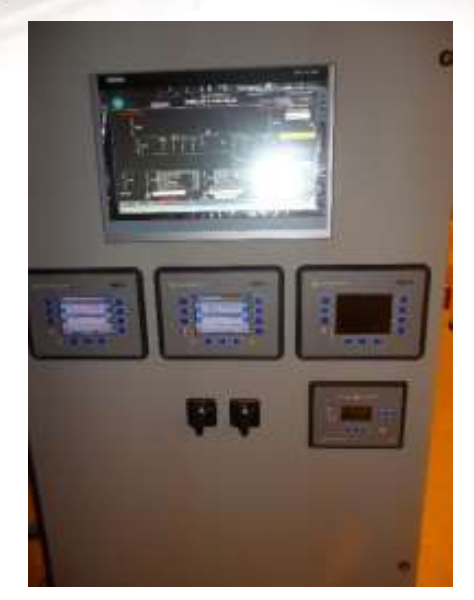

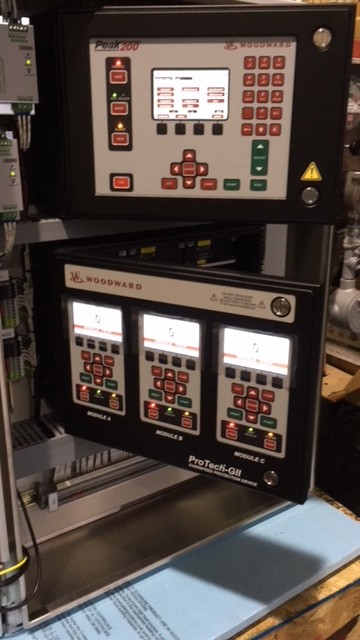

Tableros de Control y Transferencia.

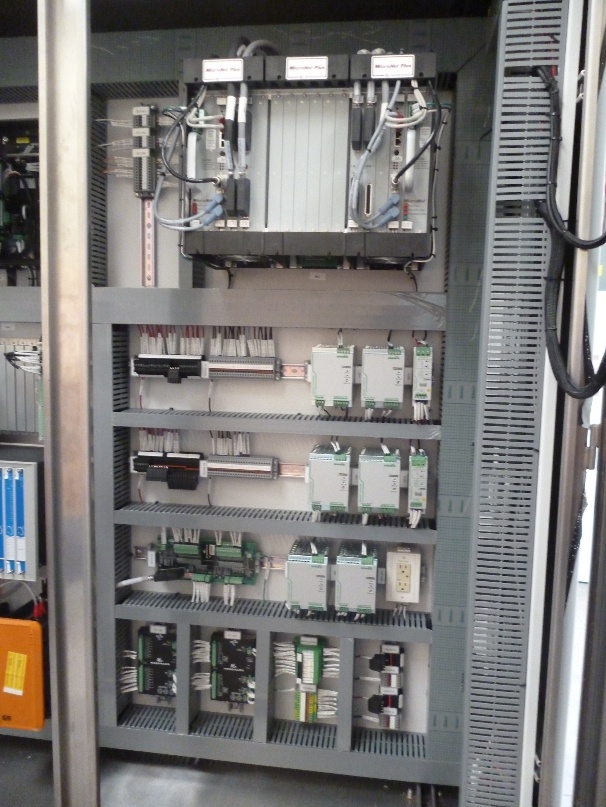

Ingenieria en Sistemas de Gobierno cuenta con un equipo de tableristas especializados en equipos de
control de Turbinas, Motores y sistemas de sincronización, Todos nuestro tableros salen de nuestras
instalaciones totalmente programados , probados y listos para ser instalados en su planta. Contamos
con equipos y software de simulación para disminuir al máximo cualquier falla de nuestros tableros en
sitio.
Ingeniería en Sistemas de Gobierno desarrolla aplicaciones estándar para reducir tiempos de entrega en las aplicaciones mas comunes del mercado nacional 505/Protech, Peak 200/Protech, etc.

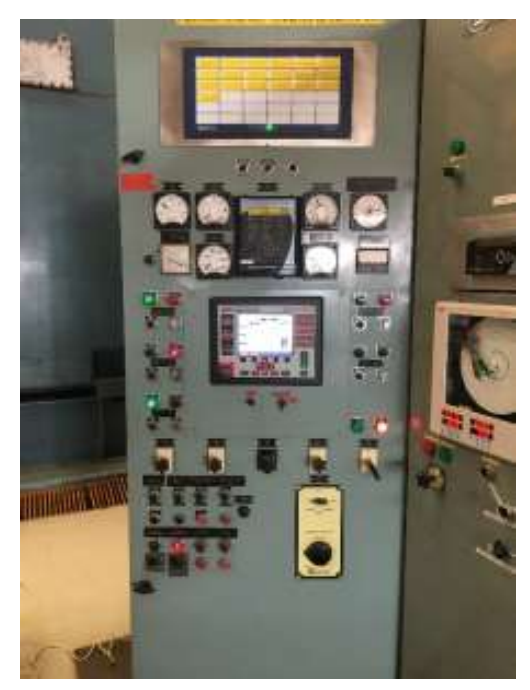

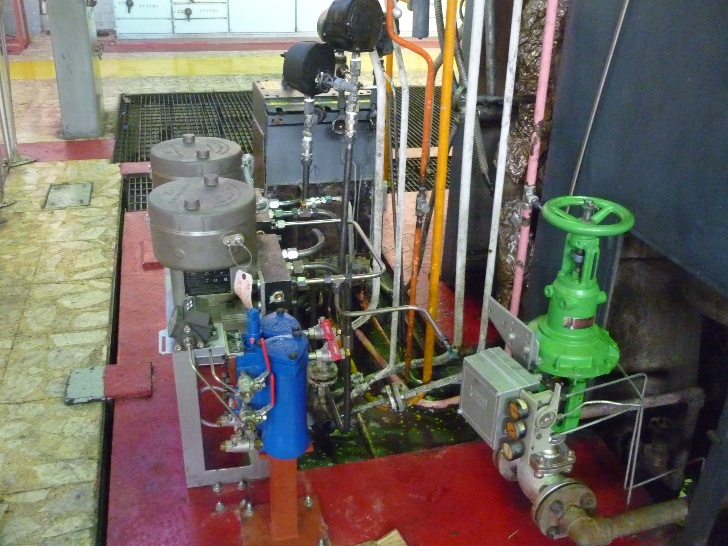

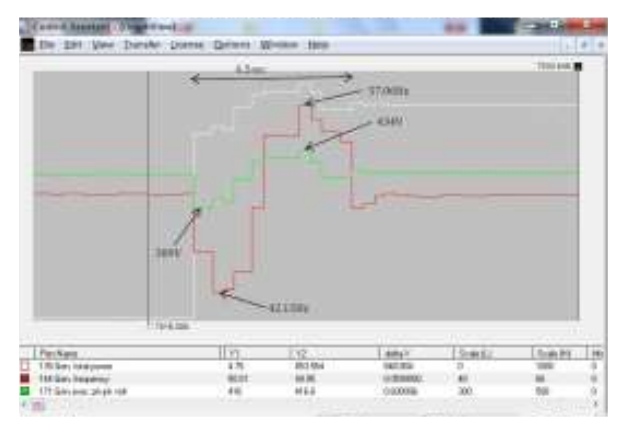

Ingeniería y Modernizaciones.

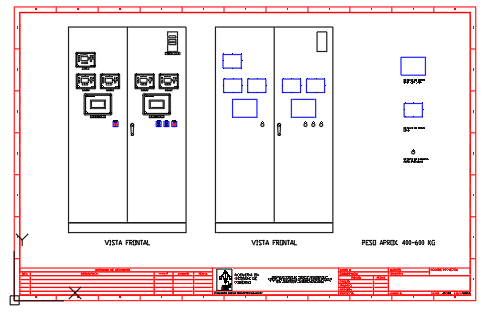

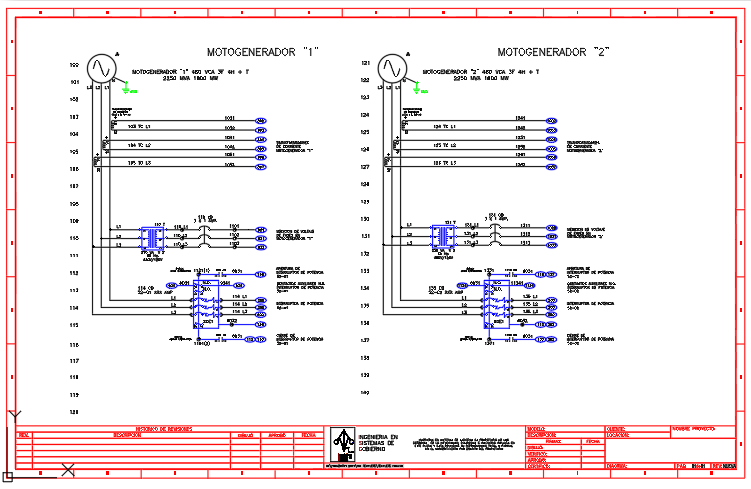

Ingeniería en Sistemas de Gobierno Diseña, desarrolla y realiza diagramas con su propia ingeniería, bases de datos, lista de materiales y todo lo necesario para la implementación de un proyecto desde su concepción hasta puesta en marcha. Incluyendo Modernizaciones de equipos como Turbinas y Motores de combustión interna en sus diferentes aplicaciones (Pasando de equipos Mecánico/hidráulicos a equipos electrónicos de ultima generación).

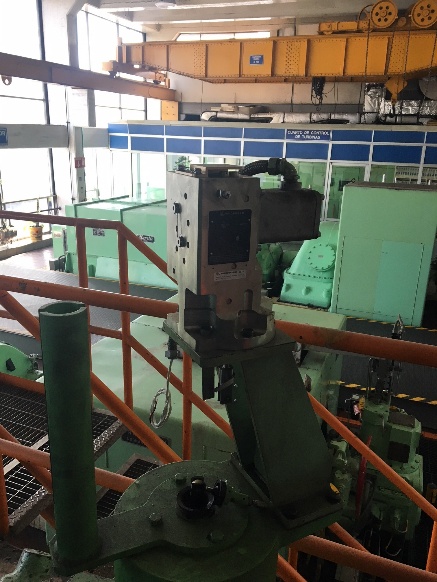

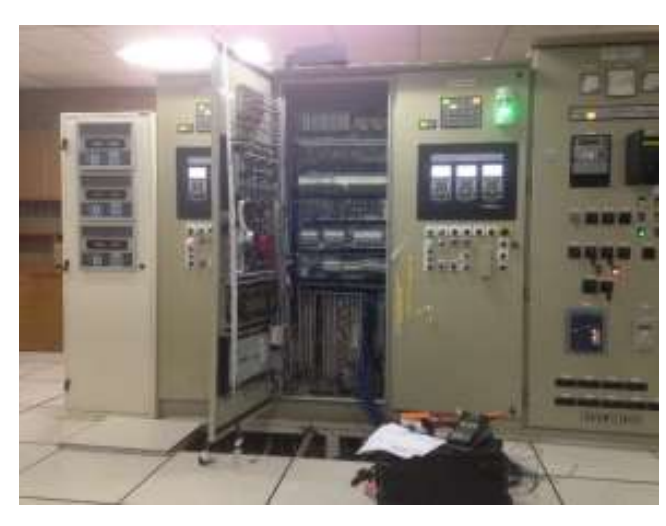

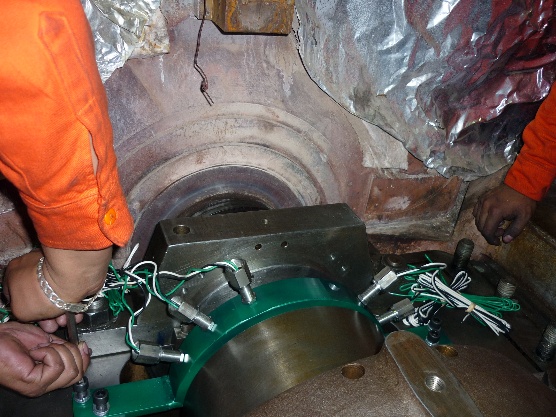

Instalaciones y Puesta en Marcha.
Ingeniería en Sistemas de Gobierno cuenta con el personal especializado para realizar la instalación, canaización, cableado en sitio de tableros de control, programación y puesta en marcha.
Capacitación.
Ingeniería en Sistemas de Gobierno ofrece cursos de capacitación sobre todos los equipos de Woodward y al final de cada proyecto se realiza una capacitación para personal que interviene en el proceso como personal de mantenimiento y operación.

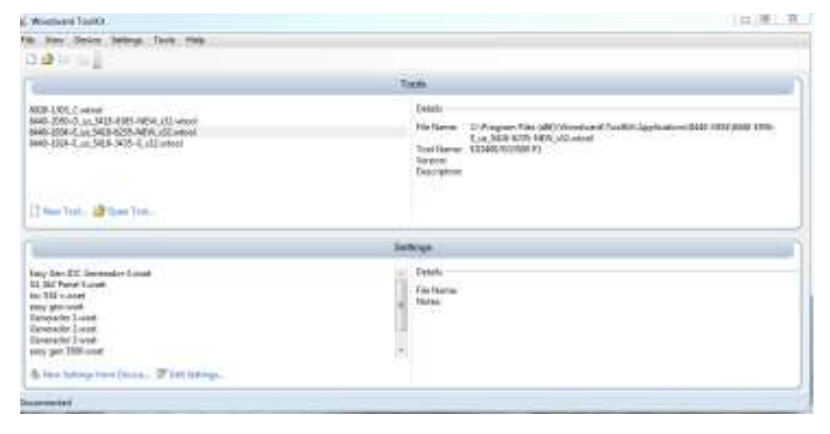

Ingeniería en Sistemas de Gobierno ofrece cursos de capacitación en los diferentes Softwares de Woodward para sus productos.
Nuestro personal tiene mas de 20 años de experiencia en la industria mexicana e internacional mencionamos algunos ejemplos de las aplicaciones implementadas en la industria.
- Modernización Control de velocidad y extracción turbogeneradores a Vapor TG-1, TG-2 y TG-4 en la refinería Miguel Hidalgo.
- Modernización de sistemas de control de velocidad turbogeneradores central geotermoelectrica los Humeros CFE.
- Modernización de controles de velocidad, vibración y protecciones en Turbocompresores GB-401 y GB-501 refinería Miguel Hidalgo.
- Modernización de sistema de sincronización y control de velocidad en turbogenerador a Vapor en AGROGEN Querétaro Mexico.
- Implementación de sistemas de sincronización y protecciones en 8 motogeneradores en base militar USA Barein EAU con equipos Easy Gen de sincronía.
- Implementación de control de velocidad y sincronización en Turboexpansor a vapor en GENOR (generación del Norte) Puerto Barrios. Guatemala.
- Modernización de control de velocidad para generadores en embarcaciones varias (Barco Castoro, Barco Centla, Barco Pemex IV, Barco Ocean Carrier, Barco Blue Marine, Barco el Vigo, entre algunos mas).
- Modernización control de velocidad y sistema de protecciones TG-1 Refineria Miguel Hidalgo Planta de Fuerza.
- Modernización equipo de sincronización y control de carga First Majetic Tayoltita tres generadores diesel.
- Industria azucarera, Papeleras, Plataformas petroleras, Minería, CFE, Pemex, Química, Industria Alimenticia, etc.
Ingeniería en Sistemas de Gobierno, S.A. de C.V.
.
• Todas las referencias y manuales están disponibles en www.woodward.com.
• Esta Lista es un extracto de algunos productos la línea completa de equipos de Woodward puede
ser proporcionada por Ingeniería en Sistemas de Gobierno si tiene alguna pregunta no dude en
consultarnos.
